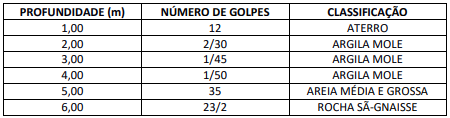

As sondagens de simples reconhecimento ou sondagens do tipo SPT (Standard Penetration Test) são ensaios realizados no solo onde estarão assentes as fundações de um empreendimento, desde edificações, ao assentamento de rodovias, ferrovias, aterros e demais realizações no âmbito da engenharia. O ensaio consiste na verificação da resistência à penetração de camadas de solo, de metro a metro, pela cravação de uma haste à percussão no solo explorado, de forma que se mede um número de golpes, com um martelo, necessários para penetrar trinta centímetros de haste no terreno, o que se chama de N SPT. Acoplado à ponta das hastes está um amostrador que retira amostras do solo penetrado, para classificação e análise geológico-geotécnica. De acordo com o boletim de sondagem abaixo representado, marque a alternativa correta.

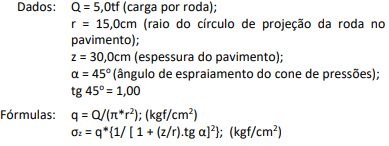

A definição das camadas que compõem um pavimento depende da distribuição dos esforços através dele, de forma que as pressões que agem na interface entre o pavimento e a fundação, ou seja, o subleito, sejam compatíveis com a capacidade de suporte desse subleito. A distribuição de pressões se faz segundo a representação de um tronco de cone, cujo valor do ângulo α pode ser considerado de 45o como espraiamento. A pressão de contato q é a pressão aplicada sobre a superfície do pavimento, a uma profundidade z = 0. A partir daí, as pressões estão relacionadas às profundidades crescentes, chegando à interface entre o pavimento e o subleito, na profundidade z. De acordo com os dados a seguir apresentados, calcule a pressão exercida pelo pneu sobre o pavimento, assim como a pressão resultante na interface pavimento/subleito e assinale a alternativa correta dos seus valores.

A sub-base e base de solos brita são camadas constituídas de mistura artificial em usina de solo com agregado pétreo britado que apresentam grande estabilidade e durabilidade, para resistir às cargas do tráfego e ação dos agentes climáticos, quando adequadamente compactadas. A brita deve ser obtida de agregado pétreo britado, classificada de acordo com NBR 7225, pode ser constituída de pedra 1, pedra 2, pedrisco e pó de pedra ou composição destas. Sobre as características que deve possuir esse material, aponte a alternativa correta.

A Norma Regulamentadora NR 35 estabelece os requisitos mínimos e as medidas de proteção para o trabalho em altura, envolvendo o planejamento, a organização e a execução, de forma a garantir a segurança e a saúde dos trabalhadores envolvidos direta ou indiretamente com essa atividade. Sobre a mencionada Norma, assinale a alternativa correta.

Tubulões constituem-se fundações profundas de grande diâmetro capazes de suportar grandes solicitações. Podem ser executados manualmente ou por máquinas perfuratrizes e podem ser pneumáticos, ou seja, executados sob pressão abaixo do nível do lençol freático. Considerando-se um tubulão para a fundação de uma ponte rodoviária, uma das tarefas do engenheiro é calcular os esforços máximo horizontal e momento fletor que atuará sobre aquela peça de fundação. De acordo com os dados apresentados, calcule a pressão lateral máxima atuando sobre o solo, oriunda de uma carga horizontal incidente, e o momento fletor máximo junto ao seu bloco de coroamento; em seguida, assinale a alternativa correta. Dados:
Localização dos Esforços Solicitantes: Pressão lateral máxima sobre o solo ocorre a 3,00m de profundidade a partir do terreno natural; Momento fletor máximo ocorre na cabeça do tubulão; H = 0,80MN (esforço oriundo do tráfego).
Solo: Areia medianamente compacta; kSH = 50MN/m3 (módulo de deformação horizontal do solo); βH = +3,85 (coeficiente de engastamento no solo para a pressão lateral); αH = - 0,22 (coeficiente de engastamento no solo para o momento fletor).
Tubulão: t = 15,00m (comprimento do tubulão); d = 1,50m (diâmetro do tubulão).
Fórmulas: σH = (βH . H)/(d . t) (pressão lateral sobre o solo contíguo ao tubulão em MN/m2); Mi = (αH . H . t) (momento fletor na cabeça do tubulão em MN.m).

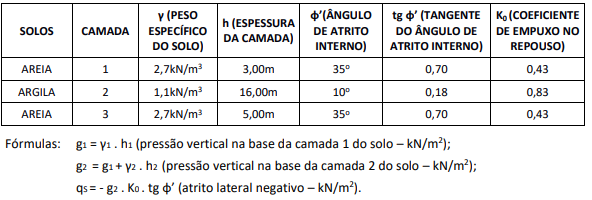

Em solos coesivos com baixa capacidade de carga, onde se necessita executar fundação profunda em estaca, o engenheiro geotécnico muitas vezes se depara com a questão de avaliação do atrito lateral negativo agindo sobre o fuste de uma estaca que atravessa uma camada de solo pouco consistente. Esse atrito ocorre justamente pelo recalque das camadas de baixa consistência e passa a ser uma sobrecarrega à estaca, sendo uma parcela desfavorável à resistência por atrito lateral a considerar. No caso presente, a camada de argila configura a ocorrência do referido atrito. A partir dos dados a seguir apresentados, calcule o atrito lateral negativo sobre uma estaca escavada do tipo hélica contínua, na profundidade dos 19,00m, no limite para a transição à camada 3, e, em seguida, marque a alternativa correta para o seu valor. Dados:
Solo em três camadas:

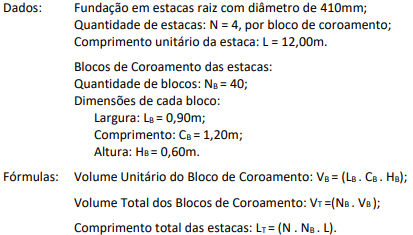

Dentre as atribuições do orçamentista de engenharia, tem-se o levantamento de quantitativos, sobretudo utilizando critérios geométricos, em se tratando de peças estruturais em concreto armado. Assim, a partir dos dados abaixo apresentados, calcule o quantitativo para as fundações profundas em estaca raiz de um edifício, em seguida elabore o orçamento para a execução do item assinalado e marque a alternativa correta com o valor total do seu custo.

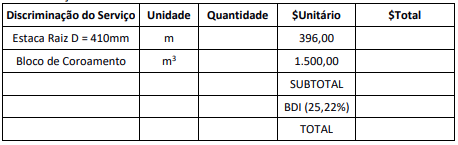

Planilha Orçamentária:

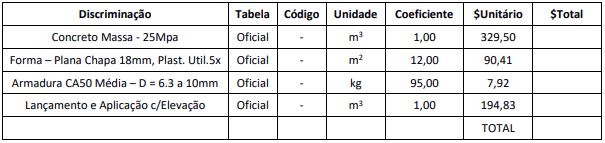

Deseja-se conhecer o preço unitário do metro cúbico do concreto armado completamente executado para a elaboração do orçamento de uma estrutura. Assim, necessita-se elaborar uma composição de custos, na qual os insumos componentes serão outras composições oriundas de planilhas oficiais de custos de serviços. Utilizando-se os serviços compilados em Tabela Oficial, elabore a composição solicitada e assinale a alternativa correta para o custo do metro cúbico do concreto armado completamente executado.
Tabela – Composição de Custo: Concreto Armado Completamente Executado

Sobre as responsabilidades da Contratada que devem ser estabelecidas no instrumento contratual, marque a alternativa correta.

Durante a execução dos serviços e obras, a contratada deverá seguir os requisitos e diretrizes estabelecidos em contrato, projetos e nos demais documentos relativos à execução do empreendimento. Considerando que a Fiscalização tem o dever de exigir o cumprimento das referidas diretrizes, marque com V o quesito verdadeiro e com F o falso.

(__) A Contratada submeterá à aprovação da Fiscalização, no prazo conforme cláusula contratual, após o início dos trabalhos, o projeto das instalações provisórias ou canteiro de serviço compatível com o porte e características do objeto do contrato, definindo todas as áreas de vivência, dependências, espaços, instalações e equipamentos necessários ao andamento dos serviços e obras, inclusive escritórios e instalações para uso da Fiscalização, quando previstas no Caderno de Encargos.
(__) A Contratada providenciará as ligações provisórias das utilidades necessárias à execução dos serviços e obras, como água, esgotos, energia elétrica e telefones, bem como responder pelas despesas de consumo até o seu recebimento provisório.
(__) A Contratada manterá, no local dos serviços e obras, instalações, funcionários e equipamentos em número mínimo, operários com nível mínimo de qualificação, seguindo as especificações adequadas ao cumprimento do contrato.
(__) A Contratada providenciará para que os materiais, mão de obra e demais suprimentos estejam em tempo hábil nos locais de execução, de modo a satisfazer as necessidades previstas no cronograma e plano de execução dos serviços e obras.
(__) A Contratada submeterá previamente à aprovação da Fiscalização eventuais ajustes no cronograma e plano de execução dos serviços e obras, de modo a mantê-la perfeitamente informada sobre o desenvolvimento dos trabalhos.

Está correta, de cima para baixo, a seguinte sequência:
