De acordo com o desenho a seguir, assinale a alternativa CORRETA.

Durante um levantamento topográfico, não foi possível a medição do azimute, entretanto o topógrafo leu o rumo determinado em 51º11’22” SO (Sudoeste).
Sendo assim, o valor do azimute é

Em uma rodovia de 3.872 metros de comprimento, a numeração final da última estaca é

Em Topografia, normalmente deseja-se determinar o ângulo horizontal compreendido entre duas direções. Em um dos métodos de medição angular, força-se a coincidência da leitura 180º com o ponto de ré, que equivale a ter a origem da graduação no prolongamento dessa direção.
Estamos falando do seguinte método:

O processo, que consiste em definir forma, dimensão e localização através de métodos de levantamento topográfico, que podem ser imagens de satélites ou dados obtidos através de técnicas de aerolevantamento e aerotriangulação, num dado sistema de referência, recebe o nome de

Analise as afirmativas a seguir:

I. Azimute é o menor ângulo que o alinhamento faz com a direção Norte-Sul (magnético ou verdadeiro), sendo sempre contado da direita ou da esquerda do Norte ou do Sul e varia de 0° a 90°.

II. A Topometria estuda os processos clássicos de medição de distâncias, ângulos e desníveis, cujo objetivo é a determinação de posições relativas de pontos.

III. Latitude geodésica é o ângulo diedro formado pelo meridiano geodésico de Greenwich (origem) e do ponto P, sendo positivo para Leste e negativo para Oeste.

IV. O azimute correspondente ao rumo de 12°58’15”SW é 192°58’15”.

V. O rumo correspondente ao azimute 300°20’ é 59°40’ NO.

Estão CORRETAS

Uma das demandas inerentes aos projetos topográficos é o cálculo das áreas das poligonais topográficas. Podemos dizer que o método analógico indicado para o cálculo da área interna de uma poligonal fechada cujo(s) lado(s) seja(m) irregular(es) é o seguinte:

Nos levantamentos topográficos, as grandezas angulares, os ângulos verticais e horizontais são facilmente confundidas. Sobre isso, analise as afirmativas a seguir e coloque V para as Verdadeiras e F para as Falsas.

( ) Os ângulos com origem no zênite ou no nadir são os ângulos horizontais presentes no levantamento altimétrico.

( ) O ângulo horizontal é o ângulo formado por dois planos verticais que contêm as direções formadas pelo ponto ocupado e os pontos visados.

( ) O ângulo formado entre a linha do horizonte (plano horizontal) e a linha de visada, medido no plano vertical que contém os pontos, chamado de ângulo vertical, varia de 0º a ±180º.

( ) Os ângulos horizontais e verticais são obtidos através de instrumentos, como teodolito e estação total.


Assinale a alternativa que indica a sequência CORRETA.

Em um levantamento topográfico, acontecem alguns erros, como leitura incorreta nos equipamentos, anotações erradas, que podem gerar uma série de inconvenientes e prejuízos.
De acordo com A NBR 13133, sobre erros de graficismo e precisão de escalas topográficas, analise as afirmativas a seguir:

I. O erro de graficismo admissível na elaboração do desenho topográfico para lançamento de pontos e traçados de linhas equivale a duas vezes a acuidade visual do ser humano.

II. É possível definir o valor da precisão da escala em função do erro de graficismo.

III. Uma escala 1:5000 apresenta uma precisão mínima de 1m.

IV. Para um rio representado por um segmento com 17,5 cm, na escala do desenho de 1:18.000, o erro de graficismo admissível é de 60 cm.

Assinale a alternativa que indica a sequência CORRETA.

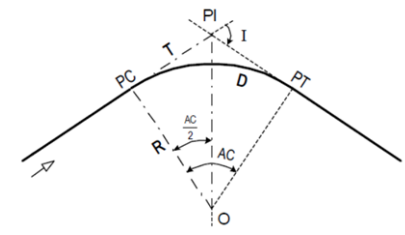

Analise a figura a seguir e assinale a alternativa CORRETA.
