No projeto das instalações prediais de águas pluviais de uma construção com 100 m² de área de projeção horizontal da cobertura e em um local no qual a intensidade pluviométrica é de 150 mm/h, a vazão de projeto das águas pluviais para o dimensionamento das calhas é

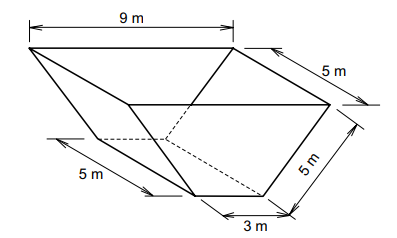

Considere o reservatório de água em forma de um prisma em trapézio isósceles, com base retangular de 3 m por 5 m e parte superior, também retangular, de 9 m por 5 m, representado na figura a seguir:



O volume desse reservatório é

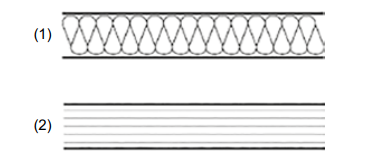

Considere os símbolos gráficos utilizados nos desenhos de arquitetura, representados a seguir:

Os símbolos gráficos (1) e (2) representam, respectivamente,

O sistema de recalque de água de um edifício residencial com 9 andares, 6 apartamentos por andar, previsto para a ocupação de 5 pessoas por apartamento, foi projetado para o consumo diário de água de 200 litros por pessoa. Como o reservatório superior do edifício possui capacidade de 40% do consumo diário, a vazão necessária de água do sistema de recalque para encher o reservatório superior, em 6 horas, é

No projeto das instalações elétricas de uma edificação foi previsto dimensionar um circuito para ligar um motor elétrico, com tensão de 220 V, potência de 4 928 W e fator de potência de 0,70. Como o rendimento do motor é 0,80, a potência nominal do motor a ser considerada no projeto deve ser de

O revestimento das paredes de uma edificação será feito com argamassa com traço 1:3:8 em massa de materiais secos. Como as massas específicas aparentes do cimento, da cal e da areia são, respectivamente, 1 000 kg/m³, 1 500 kg/m³ e 1 600 kg/m³, o traço dessa argamassa em volume é:

A cobertura de uma edificação de duas águas foi projetada para a utilização de telhas cerâmicas do tipo francesas. Ao analisar a vista frontal da inclinação das duas águas, e considerando que a distância da projeção no plano horizontal de cada água é de 7,5 m, a altura mínima da cobertura no encontro das duas águas é

No desenho topográfico de um terreno com declividade de 20%, as curvas de nível foram traçadas com equidistância vertical de 2 m.
A distância horizontal, a ser percorrida no terreno, entre cada curva de nível é

Nos projetos de arquitetura de edifícios públicos devem ser previstas áreas de manobra de cadeiras de rodas sem deslocamento, que as possibilitem fazer uma rotação de 360º. Essas áreas correspondem a um círculo no piso, cujo diâmetro mínimo é
