No software AutoCAD para desenhar uma linha com distância e ângulos definidos é necessário habilitar uma opção no comando, onde deverá ser digitado dois caracteres especiais e os respectivos valores de distância e ângulo horizontal. Após apontar primeiro ponto da linha, o procedimento correto para realizar tal procedimento, é:

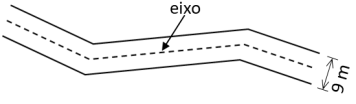

Um escritório de agrimensura recebeu um arquivo (no formato DWG) com o levantamento do eixo de uma estrada rural. Sabendo-se que a largura da estrada é de 9 m, solicitou-se a complementação do referido levantamento para que a estrada seja representada completamente. Para o procedimento ser realizado no escritório, utilizando-se o software AutoCAD (versão em português), o comando a ser executado é:

A forma de um terreno pode ser representada graficamente (num plano) por curvas em nível, que são isolinhas de altura. Com base nisso, observando a figura abaixo, os valores de altitude com equidistância de 5 m, de modo a representar o relevo na forma de depressão, são:

Quanto aos ângulos de orientação, com base na figura abaixo, a medida do rumo verdadeiro do alinhamento 2-3, é:

Em relação à natureza dos ângulos horizontais no método de levantamento por caminhamento, na figura abaixo, pode-se identificar que os ângulos do levantamento em destaque, são:

O método de levantamento por caminhamento é caracterizado principalmente pela instalação/estacionamento do instrumento em todos os pontos topográficos (ou vértice) e pela realização de leituras sucessivas em todos os pontos. Sendo assim, é necessária a realização de duas visadas, as quais são denominadas:

Nos métodos de levantamento topográfico por caminhamento e por irradiação, duas leituras realizadas, são fundamentais para a realização do trabalho, as quais são:

Quanto ao levantamento topográfico, são métodos de levantamento planimétrico:

Um engenheiro, utilizando um nível óptico, estacionou-o em um ponto A e realizou uma visada horizontal na mira, localizada no ponto B. A leitura do fio superior na mira (ou régua) foi de 1,350 m e do fio inferior foi de 1,220 m. Sendo assim, a distância horizontal entre A e B é de

Foi solicitada a visita de um engenheiro agrimensor no interior de um município. O mesmo, utilizandose de uma carta topográfica da região, verificou que o local do chamado estava situado a 28 km do escritório. Sabendo-se que essa distância estava representada, no papel, por uma linha reta de 11,2 centímetros de comprimento, a escala da referida carta é:
