Prova Completa: Eletricista de Manutenção (Pref. Catalão-GO - Aroeira

4101934 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade

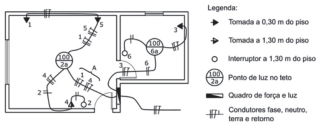

Para responder à questão, considere o diagrama elétrico de instalação a seguir.

Enunciado 4621453-1

Há um erro no trecho de distribuição indicado por “A” no diagrama. Marque a alternativa que indica a simbologia que está ausente no trecho indicado.

Provas

Questão presente nas seguintes provas

4101933 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

Para responder à questão, considere o diagrama elétrico de instalação a seguir.

Enunciado 4621452-1

Em relação ao diagrama mostrado, é correto afirmar que:

Provas

Questão presente nas seguintes provas

4101932 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

Transformadores e Máquinas Elétricas

Um transformador monofásico tem relação de tensões 220V/110V e potência nominal de 220VA. Se consideramos o transformador sem perdas e operando em potência e tensão nominais, com fator de potência de 0,5 atrasado, os valores da corrente de operação e da potência ativa no lado de baixa tensão são, respectivamente:

Provas

Questão presente nas seguintes provas

4101931 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

Eletrotécnica

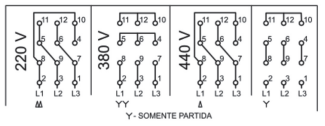

A placa de identificação de um motor de indução trifásico apresenta o diagrama a seguir. Com base neste diagrama, responda à questão.

O que significa a afirmação “Y – SOMENTE PARTIDA” indicada no diagrama?

A

As conexões indicadas como 220V e 380V são indicadas pelo fabricante apenas para a partida estrela-triângulo na tensão de 440V.

B

A conexão “Y” indicada é utilizada para partida em estrela-triângulo em instalações cuja tensão é de 440V

C

No caso de conexão do motor em instalações com tensão acima de 600V, somente é possível realizar a conexão “Y”.

D

O uso da conexão “Y” pode acarretar danos ao motor, caso o motor seja operado com esta conexão em redes cujas tensões sejam 440V, 380V ou 220V.

Provas

Questão presente nas seguintes provas

4101930 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Equipamentos e Componentes

A placa de identificação de um motor de indução trifásico apresenta o diagrama a seguir. Com base neste diagrama, responda à questão.

É correto afirmar que:

A

Trata-se de um motor de indução trifásico com seis bobinas por fase, repartidas em 12 terminais.

B

Somente é possível realizar a partida estrela-triângulo na tensão de 440V.

C

É possível realizar a partida estrela-triângulo neste motor na tensão de 220V. Para isso, a chave de partida estrela-triângulo utilizada deverá utilizar a conexão 380V-YY, chaveando posteriormente para a conexão 220V-ΔΔ.

D

O uso da conexão 380V permite retirar um torque maior no eixo do motor do que na conexão 220V, para uma mesma potência de operação e na mesma rotação.

Provas

Questão presente nas seguintes provas

4101929 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade

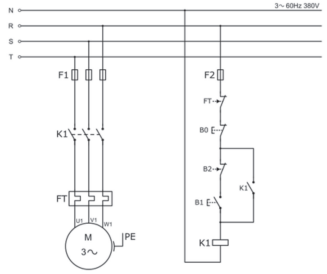

Observe o diagrama da figura a seguir. Com base no diagrama, responda à questão.

Enunciado 4621447-1

Em relação aos elementos F1 e F2 indicados no diagrama, é correto afirmar que:

A

Os fusíveis F1 são utilizados para proteger o motor de indução trifásico contra aquecimento excessivo. Por outro lado, F2 apenas protege o circuito de comando contra curto-circuito.

B

Os fusíveis F1 têm a função de proteger o motor de indução trifásico em caso de sobrecarga. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de sobrecarga.

C

Os fusíveis F1 têm a função de proteger os circuitos de força trifásicos em caso de curto-circuito. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de curto-circuito.

D

Tanto os fusíveis F1 quanto o fusível F2 possuem a função de proteção contra sobretensões da rede.

Provas

Questão presente nas seguintes provas

4101928 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

Observe o diagrama da figura a seguir. Com base no diagrama, responda à questão.

Enunciado 4621446-1

O eletricista operador da instalação na qual o diagrama representa retirou a conexão do terminal PE indicado no diagrama. Nesta condição, é correto afirmar que:

A

A instalação ficou carente de aterramento da carcaça metálica do motor de indução trifásico. Assim não há um caminho para uma eventual corrente de falta. Além disso, a segurança dos operadores da instalação fica deficitária, pois não há um caminho de menor resistência para eventuais correntes de fuga.

B

Este procedimento deve ser realizado apenas quando da necessidade de manutenção das instalações. Provavelmente, esta é a razão pela qual o eletricista realizou esta operação.

C

Neste caso, não haverá o escoamento das correntes de fuga em regime permanente, pois deixou de haver a conexão entre a carcaça metálica e o ponto de neutro.

D

Após este procedimento, foi retirada a conexão entre a carcaça metálica do motor de indução trifásico e a terra. Isto resulta numa operação mais adequada do sistema de comando em caso de curto-circuito.

Provas

Questão presente nas seguintes provas

4101927 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

Eletrotécnica

Observe o diagrama da figura a seguir. Com base no diagrama, responda à questão.

Enunciado 4621445-1

Assinale a alternativa verdadeira.

A

O contato principal da contatora K1 exerce a função selo. Isso indica que, após o acionamento da botoeira de partida B1, o contato principal não permite o desligamento acidental do motor.

B

Há um erro no diagrama, pois o contato auxiliar K1 indicado deve ser NF (normalmente fechado).

C

A botoeira B0 tem a função de parar o motor, sempre que ocorrer um curto-circuito nas instalações.

D

O contato auxiliar NA (normalmente aberto) da contatora K1 possui a função selo, ou seja, após o acionamento da botoeira de partida B1, este contato auxiliar se fecha, o que garante que a contatora K1 permaneça energizada.

Provas

Questão presente nas seguintes provas

4101926 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

Eletrotécnica

Observe o diagrama da figura a seguir. Com base no diagrama, responda à questão.

Enunciado 4621444-1

Assinale a alternativa verdadeira.

A

O diagrama representa o esquema de ligação de força e comando para partida estrela-triângulo do motor de indução trifásico.

B

O diagrama representa o esquema de ligação de força e comando para partida direta com reversão do motor de indução trifásico.

C

O diagrama representa o esquema de ligação de força e comando para partida direta do motor de indução trifásico.

D

O diagrama representa o esquema de ligação de força e comando para partida do motor de indução trifásico com chave compensadora.

Provas

Questão presente nas seguintes provas

4101777 Ano: 2026
Disciplina: Eletroeletrônica
Banca: Aroeira
Orgão: Pref. Catalão-GO

Provas:

Eletricista de Manutenção
Provas ×

EletrotécnicaInstrumentos e Medições elétricas

Com relação ao uso de um amperímetro comum e de um alicate amperímetro, podemos afirmar:

A

O amperímetro comum é mais confiável e tem leituras mais precisas do que o alicate amperímetro.

B

O alicate amperímetro não permite a medição de corrente CC.

C

Utilizando o alicate amperímetro, é possível realizar a medição de correntes em circuitos energizados sem a interrupção do funcionamento dos circuitos, o que é praticamente impossível com um amperímetro comum.

D

O amperímetro comum tem a vantagem de permitir a alteração da escala de medição enquanto o dispositivo está em operação.
