No projeto geométrico de sistema viário urbano é correto afirmar que as declividades máximas seguras e admissíveis nos sentidos transversal e longitudinal do leito carroçável para vias locais seriam, respectivamente, de

Capanema-PA está localizada nas coordenadas 01º 11' 45" S / 47º 10' 51" W. Considerando esta localização, o quadrante do sistema de projeção transversa de Mercator (UTM), a seguir ilustrado, em que deve ser projetado o território municipal é

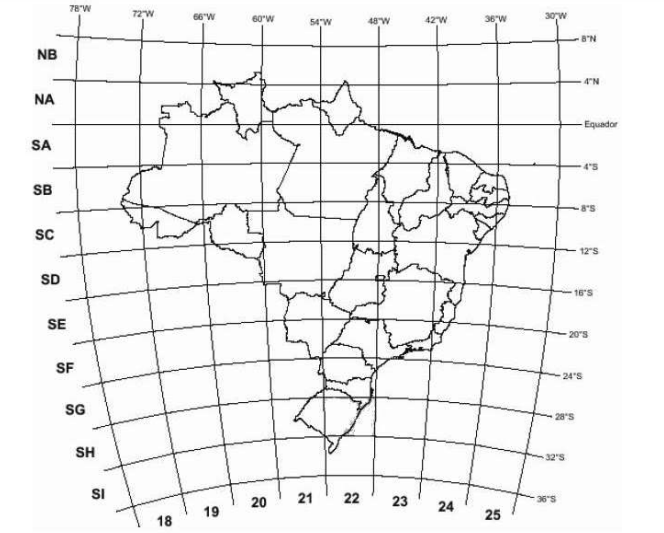

Figura 7 Território brasileiro em folhas e quadrantes. Fonte: FITZ, Paulo Roberto. Cartografia básica. São Paulo: Oficina de Textos, 2008.

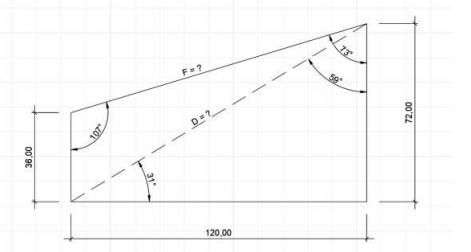

Observe-se o trapézio a seguir, indicado com medidas lineares e angulares (em graus). A diagonal D e a face F indicadas no diagrama têm, respectivamente, as medidas

Para o adequado nivelamento geométrico devem ser empregadas visadas horizontais e miras de vante e de ré, cujas equidistâncias não devem ser maiores do que

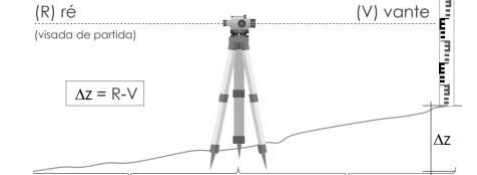

Figura 6 Diagrama de nivelamento geométrico. Fonte: USP (Universidade de São Paulo); Escola Politécnica. Nivelamento geométrico. São Paulo: EPUSP, 2013. Disponível em: <https://edisciplinas.usp.br/pluginfile.php/212165/mod_resource/content/1/aula%2009%20PTR2201>. Acesso em: 10 ago. 2024.

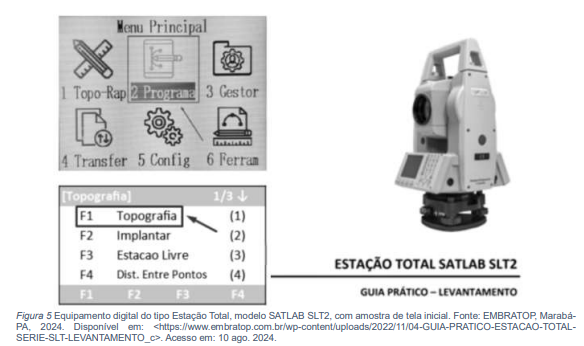

O equipamento digital chamado de estação total é usado na Topografia para medir ângulos e distâncias, armazenando e automatizando tarefas, podendo ser conectado a diversos suportes para salvar, transmitir dados e realizar levantamentos e cadastros diversos. A seguir pode ser visto um exemplo de estação total do modelo Satlab SLT2, com imagem de sua tela inicial.





Em se tratando do levantamento com ponto ocupado e orientação por azimute devemos

Para realizar o levantamento de um trecho rodoviário, considerando a largura do leito carroçável e a extensão da via e, em paralelo, para realizar o levantamento de um lote urbano em quadra com infraestrutura instalada e lotes confinantes é apropriado considerar que se trata, respectivamente, de

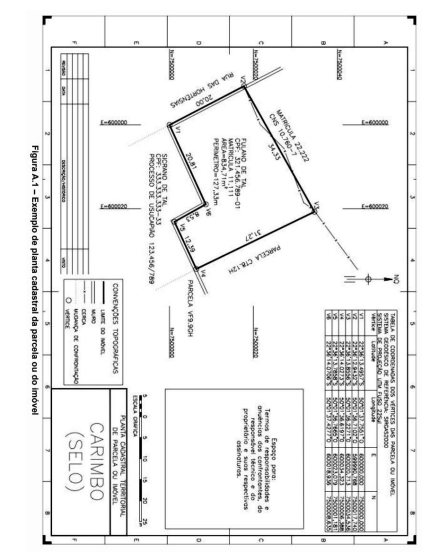

A seguir pode ser vista uma reprodução de planta cadastral de parcela ou imóvel, constante da página 10 da Norma Técnica Brasileira ABNT NBR 17.047. Levantamento Cadastral Territorial para Registro Público – procedimento. 16 f. Rio de Janeiro: ABNT, 2022. A imagem está rotacionada para melhor visualização. Acerca do tema da Norma Técnica e do diagrama a seguir é correto afirmar que



Figura 4 Ficha cadastral de imóvel ou parcela conforme norma técnica ABNT NBR 17.047 Levantamento cadastral territorial para registro público – procedimento. 16 f. Rio de Janeiro: ABNT, 2022. p. 10.

Nos conhecimentos técnico-científicos envolvidos na Topografia é importante conhecer os termos técnicos especializados e, principalmente, os conceitos e fundamentos envolvidos nos sentidos destas palavras e expressões. Quando temos, em um relevo, linhas de terrenos de maior cota, cujos terrenos laterais são declives, é correto dizer que temos uma situação de

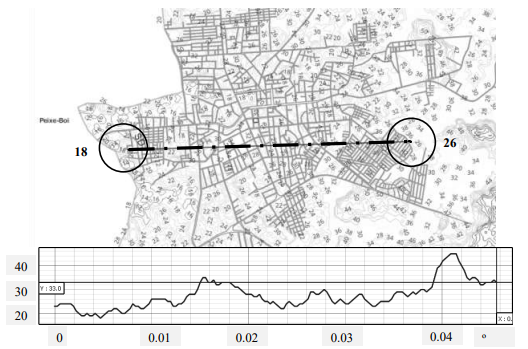

A seguir estão ilustradas parte da área urbana de Capanema-PA e um perfil topográfico (longitudinal), cuja linha-base está em traço-e-ponto na primeira figura, em planta, e em perfil cortado na segunda, com eixo X, horizontal, em graus (em º; cotas 0, 0.01, 0.02, 0.03, 0.04) e eixo Y, vertical, em metros (m º; cotas 0, 20, 30 e 40), cumulativos a partir do zero na origem (perfil no sentido Oeste-Leste). A cota altimétrica da extremidade Oeste da linha de corte do perfil é, conforme indicado na primeira figura, 18; a cota da extremidade Leste é 26. A base deste perfil, cujas curvas de nível aparecem ilustradas em planta, é imagem SRTM (Shuttle Radar Topographic Mission) de 2014, georreferenciada, publicada no sítio eletrônico do USGS (United States Geological Service).








Analisando os dados fornecidos, é correto afirmar que

Na zona rural de Capanema-PA, na rodovia PA-124, a 4 quilômetros da cidade, há um lote, delimitado e ilustrado a seguir, a partir de imagem de satélite CNES/Airbus do ano de 2024 no aplicativo Google Earth Pro. A seguir pode-se ver uma representação geométrica deste lote, com cotas lineares em metros e medidas angulares em graus decimais. Note que a cota da testada do lote, no acesso pela rodovia PA-124, tem um ponto de interrogação (“?”) na figura 3, indicando, portanto, uma dimensão a ser descoberta.





Figura 2 Delimitação de lote em zona rural de Capanema-PA, às margens da Rodovia PA-124. Fonte: satélite CNES/Airbus 2024, Google Earth Pro.

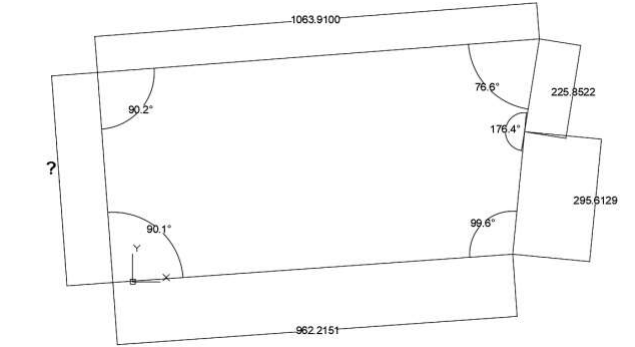

Figura 3 Representação esquemática em planta do lote em zona rural, cotas lineares em metros e medidas angulares em graus decimais.

Assim, esta testada do lote e sua área em hectares seriam respectivamente de
