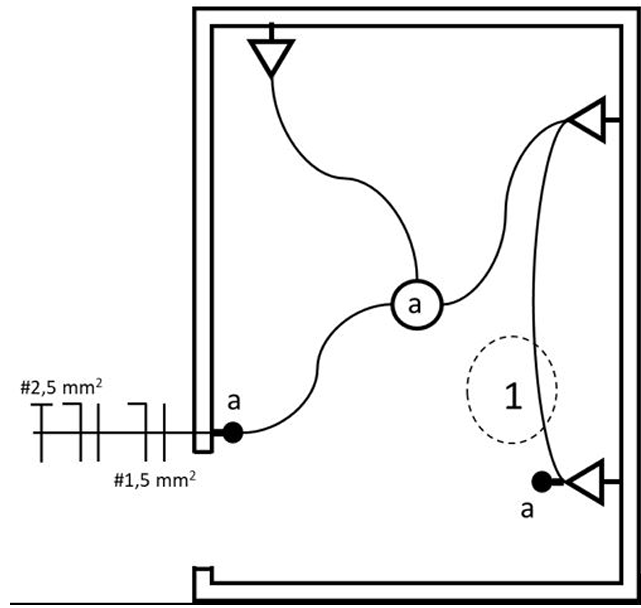

Considere a planta de um cômodo de uma casa, com a indicação de acordo com a figura a seguir. Sabendo que o cômodo possui apenas os eletrodutos sinalizados na planta, assinale a alternativa que apresenta CORRETAMENTE quais condutores estão disponibilizados no eletroduto 1 para o correto funcionamento e atendimento das normas vigentes para a instalação mostrada.

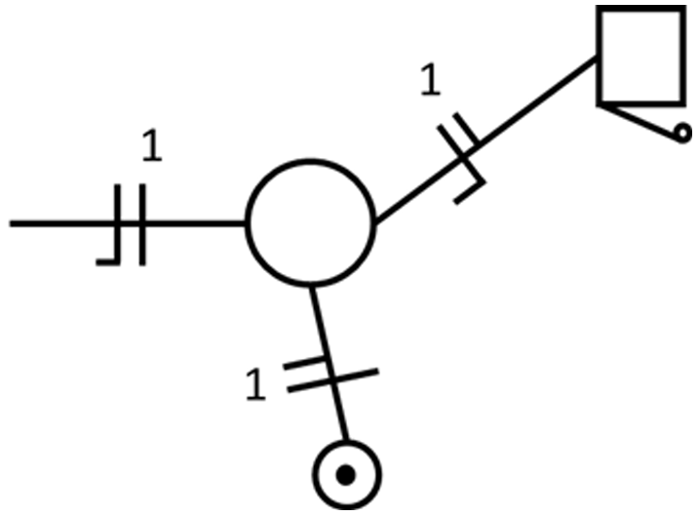

É importante o conhecimento de desenhos elétricos dos circuitos e a sua simbologia. Considere o esquema elétrico apresentado na figura a seguir.


Qual instalação é representada nesse esquema elétrico?

Nas instalações elétricas, por vezes, é inevitável as emendas e conexões de condutores. Considerando o que diz a NBR 5410, analise as afirmativas a respeito das conexões e emedas de condutores e assinale a alternativa CORRETA.

I. As conexões de condutores entre si e com outros componentes da instalação devem garantir continuidade elétrica durável, adequada suportabilidade mecânica e adequada proteção mecânica.
II. É permitida e aconselhável a aplicação de solda a estanho na terminação de condutores utilizados em instalações prediais, para conectá-los a bornes ou terminais de dispositivos ou equipamentos elétricos.
III. Em condutores de alumínio, somente são admitidas emendas por meio de conectores por compressão ou solda adequada.
IV. As conexões prensadas devem ser realizadas por meio de ferramentas adequadas ao tipo e ao tamanho do conector utilizado, de acordo com as recomendações do fabricante do conector.

Os instrumentos de medidas elétricas são essenciais na execução de uma instalação elétrica, necessitando o devido conhecimento no seu manuseamento. Diante disso, analise as assertivas e assinale a alternativa CORRETA sobre a relação entre elas.

I. O voltímetro, para seu correto funcionamento, deve ser ligado em paralelo com o circuito ou elemento do qual se quer medir a tensão.
PORQUE
II. O voltímetro possui uma impedância interna muito alta, para que a corrente não passe por ele.

De acordo com os tipos de aterramento apresentados na NBR 5410, analise as afirmativas.

I. No esquema de aterramento TN, pode haver condutor de neutro e condutor de proteção separados, ou condutor de neutro e proteção em um único condutor.
II. No esquema de aterramento TT, as massas da instalação estão ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
III. No esquema IT, todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.

Assinale a alternativa CORRETA.

Em uma instalação elétrica, pode ocorrer uma queda de tensão entre o ponto de entrega do transformador até o ponto de utilização da carga. A NBR 5410 estabelece os valores máximos permitidos dessas quedas de tensão. Analise as afirmativas e marque V para as verdadeiras e F para as falsas.

(    ) No caso de transformador de propriedade da unidade consumidora, ou da empresa distribuidora de energia para quando o ponto de entrega for aí localizado, a queda de tensão entre os terminais do transformador MT/BT ao ponto de utilização não pode ser superior a 7%.
(    ) No caso de grupo gerador próprio, a queda de tensão entre os terminais de saída do gerador até o ponto de utilização não pode ser superior a 5%.
(    ) Para equipamentos com corrente de partida elevada, durante o período de partida, a queda de tensão pode ser superior a 7%, desde que esteja dentro dos limites permitidos em suas normas respectivas.

Assinale a alternativa que apresenta a ordem CORRETA de V e F.

De acordo com a NR 10, em todos os serviços realizados em instalações elétricas devem ser previstas e adotadas medidas de proteção coletiva, de acordo com as atividades a serem realizadas, garantindo a segurança e a saúde dos trabalhadores. Diante disso, analise as afirmativas a seguir e assinale a alternativa CORRETA.

I. As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade, o emprego de tensão de segurança.
II. Tensão de segurança é uma extra baixa tensão proveniente apenas de uma fonte de segurança.
III. Extra baixa tensão é considerada a tensão menor que 25 volts em corrente alternada ou menor que 50 volts em corrente contínua, entre fases ou entre fase e neutro.
IV. Na impossibilidade de desenergização elétrica e da impossibilidade da utilização da tensão de segurança, devem ser utilizadas outras medidas de proteção coletiva, tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de alimentação, bloqueio do religamento automático.

Os eletrodutos são elementos que podem ser interligados às caixas de passagem ou caixa de derivação, podem ser emendados, mudar de direção e fixados a caixas. Para isso, os eletrodutos utilizam alguns acessórios. Analise as afirmativas que apresentam os acessórios utilizados com eletrodutos e as suas definições e características.

I. As luvas são acessórios com formato cilíndrico com rosca interna e são utiliadas para unir trechos de eletrodutos.
II. As buchas são elementos que melhoram o acabamento das extremidades dos eletrodutos rígidos, impedindo que a isolação dos condutores seja danificada por eventuais rebarbas na ponta do eletroduto.
III. Os conectores ou adaptadores são peças colocadas externamente às caixas, servindo para contra-aperto para fixação do eletroduto com a parede da caixa.
IV. Curvas são acessórios utilizados para realizar mudanças de direção em uma rede de eletrodutos, podendo ser encontradas com ângulos de 90 graus, 180 graus, entre outros ângulos.

Assinale a alternativa CORRETA.

As lâmpadas são fontes de luz artificial e apresentam diversas aplicações nos ambientes. Elas podem ser divididas em dois tipos, lâmpadas incandescentes e lâmpadas de descarga. Diante disso, analise as afirmativas a respeito dos tipos de lâmpadas encontrados no mercado e assinale a alternativa CORRETA.

I. A lâmpada halógena, ou de ciclo halógeno, é um tipo de lâmpada de descarga.
II. A lâmpada infravermelha é um tipo de lâmpada incandescente.
III. A lâmpada de vapor de mercúrio é um tipo de lâmpada de descarga.
IV. A lâmpada fluorescente é um tipo de lâmpada de descarga.

A luminotécnica é o estudo da implementação e utilização da iluminação artificial, tanto em ambientes externos como internos. Diante disso, avalie as afirmativas à respeito dos conceitos da luminotécnica e assinale a alternativa CORRETA.

I. A unidade de medida do fluxo luminoso é a candela.
II. O lúmen é a medida utilizada para representar a intensidade luminosa.
III. A iluminância, ou iluminamento, é a quantidade de lúmen dividida pela área em metros quadrados.
IV. Para cada tipo de ambiente, tarefa ou atividade, é necessário considerar um mínimo de quantidade de lux, de forma a atender um bom projeto de luminotécnica.
