O equipamento de precisão denominado como ohmímetro é utilizado para aferir qual grandeza elétrica?

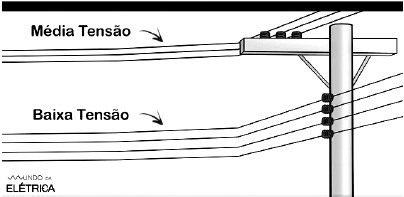

A imagem abaixo apresenta sete condutores elétricos, sendo, três de média tensão e quatro de baixa tensão, analise-os.

Qual(is) dele(s) deve ser aterrado?

Marque a alternativa que descreve a aplicação de um amperímetro do tipo alicate:

Os aterramentos funcional e de proteção nas instalações de baixa tensão, devem ser realizados conforme um dos três esquemas de aterramento básicos, classificados em função do aterramento da fonte de alimentação da instalação e das massas, e designados por uma simbologia que utiliza duas letras fundamentais. Analise as afirmativas. Um esquema de aterramento TN-C-S, tem a seguinte característica:

I - Possui um ponto da alimentação diretamente aterrado, e as massas da instalação são ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.

II - As funções de neutro e de proteção são combinadas em um único condutor em uma parte da instalação e separadas em outra parte da mesma.

III - O aterramento da fonte (quando existir) é feito através de uma impedância de valor elevado, limitando a corrente de falta de forma a não permitir que um primeiro defeito desligue o sistema.

Está(ão) correta(s) a(s) afirmativa(s):

Na instalação de um motor elétrico, qual situação deve ser respeitada:

Sobre disjuntor, marque a alternativa que descreve para que, serve um disjuntor:

Analise as afirmações:

I. A resistência equivalente de uma associação em paralelo sempre será menor que o resistor de menor resistência da associação.

II. Em uma associação de resistores em série, a diferença de potencial em cada resistor é diretamente proporcional à sua resistência elétrica.

III. Em uma associação em paralelo de resistores, a tensão em todos os resistores é igual, e a soma das correntes que atravessam os resistores é igual à resistência do resistor equivalente (no que nos resistores em série, se somava as tensões (V), agora o que se soma é a intensidade (i)).

Estão corretas as afirmativas:

Sabendo que um transformador possui 220 V no secundário com 100 espiras. Calcule o número de espiras no primário sabendo que a tensão no mesmo é de 110 V:

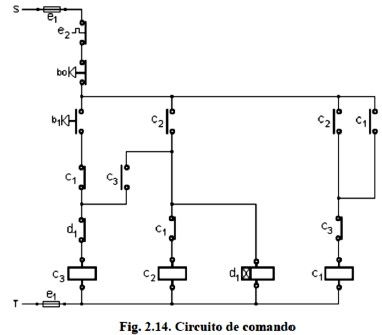

A sequência operacional de um circuito de comando para motores de indução, descrito e representado pelo esquema abaixo, refere-se a:

- Ligação: Pulsando-se o botão de comando b1, o contator c3 é ligado fechando seu contato de selo (NA), liga o contator c2 e o relé de tempo d1. O contato de selo de c2 fecha. O motor é ligado através do autotrafo trifásico em estrela e parte com tensão reduzida.

- Comutação: Decorrido o tempo ajustado, ocorre o disparo, abrindo-se o contato NF de d1, desarmando o temporizador, o contato c3, e este fecha seu contato auxiliar NF, que aciona c1. E permanecerá ligado através de seu selo. Assim, ocorre a comutação para triângulo e o motor é alimentado a plena tensão.

- Interrupção: Pulsando-se o botão b0, este se abrirá, desligará o contator c1 e o motor trifásico é desligado.

- Segurança da chave: Os contatos NF de c1 e de c3 fazem o intertravamento do sistema.

Um homem, comprou um material que possui 1 m de comprimento e a área da seção transversal é de 1 m², conectou esse material em um Ohmímetro, o qual marcou que a sua resistência é de 20 Ohms, qual a resistividade desse material?

\( R=\dfrac{l}{a}ρ \)
