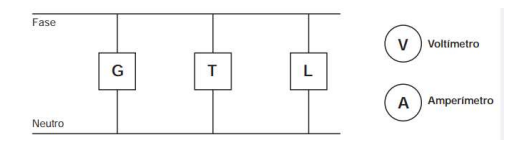

Foi solicitado para o eletricista analisar o diagrama de uma instalação elétrica da copa da prefeitura para planejar medições de tensão e corrente. Nessa copa existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

Qual o esquema de ligação está representado da maneira correta, para que o eletricista realize as medições corretas e conforme solicitadas:

Qual a alternativa que melhor apresenta a funcionalidade de um diodo zener que se encontra na saída de um retificador e em paralelo com a carga elétrica?

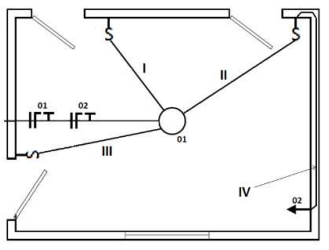

O projeto abaixo detalha o projeto elétrico de uma sala da secretária que está sendo construída.

Os eletrodutos I, II, III e IV passam os seguintes condutores:

Foi solicitado para o engenheiro eletricista da prefeitura projetar as instalações elétricas de uma sala circular com 10 m de diâmetro, a quantidade mínima de tomadas de uso geral, é:

Em uma instalação elétrica faz-se necessário reduzir o impacto do baixo fator de potência, e que ocasiona a baixa qualidade de energia. Assim, é importante que os grandes centros industriais corrijam o fator de potência, evitando multas cobradas pelas concessionárias por excedente de consumo de potência reativa e proporcionando também uma melhor utilização da energia disponível. Nesse caso, considere uma pequena unidade fabril que consome uma demanda de 70 kW e é alimentada com tensão trifásica de 220 V, 60 Hz, cujo fator de potência é 0,8 atrasado.
Considere: π = 3,14
Cos π original = 0,80 e sen π original = 0,60
Cos π desejado = 0,92 e sen π desejado = 0,40
O valor da potência reativa a ser fornecida por um banco de capacitores para corrigir o fator de potência para 0,92 em atraso será de:

A prefeitura adquiriu um motor e precisamos saber a velocidade do rotor em rpm antes da instalação, com base nas especificações do motor elétrico de indução trifásico de 4 polos, 60 Hz e 380 V consome no rotor 120 kW a 3 Hz:

Eficiência energética é um conceito fundamental para a gestão responsável dos recursos disponíveis em nosso planeta que consiste na otimização do uso de energia, buscando obter o máximo desempenho com o menor consumo possível, bem como uma atividade técnico-econômica e com base na afirmação, assinale a alternativa correta:

I. Proporcionar o melhor consumo de energia e água, com redução de custos operacionais correlatos.
II. Minimizar contingenciamentos no suprimento desses insumos.
III. Introduzir elementos e instrumentos necessários para o gerenciamento energético e hídrico da empresa ou empreendimento.

Assinale a alternativa correta:

Precisamos elaborar um projeto para prefeitura de luminotécnica de uma sala de uso administrativo que possui uma área de 300 [m² ]. A lâmpada indicada para a iluminação dessa sala possui fluxo luminoso de 3000 [lm], e o nível de iluminamento necessário para o desenvolvimento das atividades previstas é de 900 [lx]. Qual o número correto de lâmpadas necessário para esse projeto, considerando que o fator de utilização para a luminária escolhida é 0,9 e o fator de depreciação é 0,8?

Em um transformador monofásico da subestação da cidade de 110/440 V; 2,5 kVA. A reatância de dispersão medida do lado de baia tensão é igual a 0,06 Ω. Encontre em pu a reatância de dispersão:

Dado o circuito elétrico abaixo, encontre os valores de V1 e V2 do circuito abaixo:
