a saída S assumirá o valor lógico 0, caso as entradas A, B, C, D e E assumam todas o valor lógico 1.

Julgue o item seguinte, relativos ao diagrama apresentado acima.

A figura mostrada trata-se de um desenho isométrico.

No transistor bipolar do tipo NPN, os terminais do emissor e da base se conectam a blocos construídos com materiais do tipo N, e o terminal do coletor se conecta a um bloco de material do tipo P.

Em automação de processos industriais, é comum o uso de controladores lógico programáveis (CLPs). Esse equipamento eletrônico monitora o estado do processo e gera sinais de comando em resposta a este estado. A respeito de CLP, julgue o item subseqüente.

Para maior eficiência e confiabilidade dos diversos CLPs presentes em uma planta industrial, procura-se fazer com que eles operem de forma independente, sem interação entre esses dispositivos.

A tensão de saída do circuito a seguir é dada por V_S = -4V_e -8

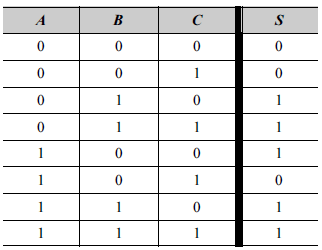

É possível realizar um circuito lógico correspondente à tabela verdade usando 4 portas NÃO-E de duas entradas.

O tipo de encapsulamento do sensor não tem influência na velocidade de resposta, ou, de forma equivalente, na constante de tempo térmica do dispositivo.

Em automação de processos industriais, é comum o uso de controladores lógico programáveis (CLPs). Esse equipamento eletrônico monitora o estado do processo e gera sinais de comando em resposta a este estado. A respeito de CLP, julgue o item subseqüente.

A expansão da capacidade de entrada/saída de um CLP pode ser feita utilizando-se unidades remotas, caso o CLP possua interface com tal objetivo.

Em um sistema de medição de temperatura no qual o sensor seja do tipo termopar, o circuito de condicionamento do sinal do termopar deve ser um conversor corrente-corrente.
