Três barras são unidas por meio de um pino de aço, cuja área de seção reta vale 10⁻⁴ m², conforme ilustrado acima. O dimensionamento do pino é realizado pela tensão cisalhante (de corte) máxima atuante na seção do pino que, em MPa, para uma força F = 1000 N, vale

Uma viga de aço é carregada sob flexão até o material atingir seu ponto de escoamento. Ao continuar a ser gradativamente carregada, a viga

O dimensionamento estático de uma viga de aço sujeita à flexão é realizado com base na tensão atuante na fibra mais afastada da linha neutra da viga, na seção mais solicitada por flexão. O módulo de resistência à flexão necessário nessa seção é

Considere os dados e a figura a seguir para responder a questão.

A figura abaixo mostra os resultados obtidos em ensaios de tração realizados em dois corpos de prova de aço.

A análise elástica de uma estrutura sujeita a carregamentos estáticos é realizada por meio de sua discretização em elementos estruturais básicos. A discretização permite a representação da estrutura por uma matriz de rigidez, cuja ordem é igual ao número de graus de liberdade da estrutura. Um elemento k_ij dessa matriz representa a(o)

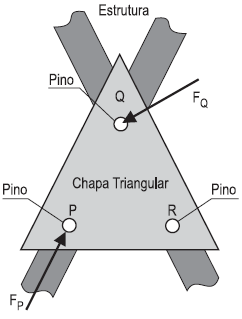

Uma chapa triangular plana, de peso desprezível, é fixada a uma estrutura por meio de três pinos posicionados em P, Q e R, conforme a figura acima. Se as forças dos pinos P e Q sobre a chapa são, respectivamente, paralela a PQ e perpendicular a QR, uma das condições que garantem o equilíbrio estático da chapa é o fato de a força do pino R ter a direção

No que se refere ao movimento de um corpo rígido no plano, analise as proposições a seguir.

I - Durante o movimento do corpo, não ocorre movimento relativo entre suas partículas.

II - A aceleração angular do corpo depende do momento a ele aplicado e de seu momento de inércia de massa.

III - Se o movimento do corpo for de translação pura, a resultante das forças sobre ele atuantes é nula.

Está correto APENAS o proposto em

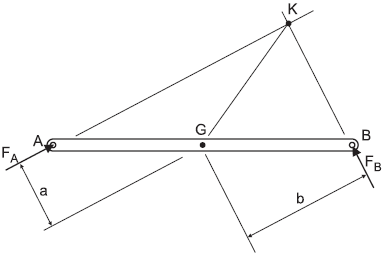

Durante o movimento de um mecanismo de quatro barras, a barra AB está sujeita às forças F_A e F_B de mesmo módulo, conforme indicado na figura acima. Sabendo-se que, no instante considerado, as distâncias a e b estão na proporção mostrada na figura, obrigatoriamente a

Uma viga plana biengastada, sujeita a cargas transversais, é discretizada por 4 elementos de viga com quatro graus de liberdade por elemento. O número total de graus de liberdade representativo da viga biengastada, após a eliminação dos graus de liberdade referentes às condições de contorno, é
