Uma estrutura pré-fabricada (viga V1) será apoiada em 2 pilares, conforme detalhes fornecidos. Com a finalidade de facilitar a construção e a montagem do sistema, foi permitida uma variação no comprimento da viga V1, sem prejudicar a junta de dilatação J nem alterar a distância entre eixos dos pilares de apoio. Para içamento desta viga, estão previstos dois pontos (P1 e P2) devidamente posicionados no croqui.

Dados:

- Cotas em centímetros.

- As cotas numéricas fornecidas são constantes, as não numéricas podem variar.

- A viga V1 tem a seção transversal de 100 cm x 40cm.

Considerações:

!$ z , = , { large X_{mín} over 2} , - , 22cm !$

y varia !$ pm !$ 2cm

Para y_máx o valor da junta J é mínimo (J_mín)

J_mín = 3 cm

Todas as conclusões devem ser tiradas exclusivamente dos dados e das considerações apresentados, não devendo ser incrementadas com qualquer outro fator externo não fornecido.

A junta J deverá ser preenchida com mastique de cima para baixo, por uma altura de 10 centímetros, em toda largura da viga V1. O maior volume geométrico de mastique a ser consumido, considerando os dois apoios da viga V1, em centímetros cúbicos, vale

Analisando apenas a distância livre entre as bordas de dois furos adjacentes em algumas ligações cujos parafusos especificados têm diâmetro nominal de 12,5mm, o engenheiro encontrou as seguintes medidas:

Estão de acordo com a norma APENAS as ligações

Sabendo que os perfis de aço podem ser constituídos por elementos com bordas vinculadas (AA) e/ou com borda livre (AL), observe o perfil abaixo esquematizado.

De acordo com a Norma, esse perfil é constituído por

Para tornar apropriado o consumo de tinta em um determinado serviço de pintura, o engenheiro acompanhou o trabalho de dois pintores.

Ambos deram duas demãos de tinta nas paredes de cômodos com as mesmas dimensões e com área total de 40 m². O pintor P1 consumiu 9,6 litros de tinta, e o P2, 8 litros. Com base nesses dados, qual o consumo de tinta em cada demão, em litros/m²?

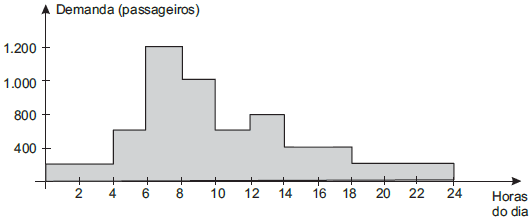

A variação horária típica da demanda de passageiros em um sentido de uma linha de transporte público urbano está representada no gráfico abaixo

Os passageiros transportados no período de pico diário correspondem, em relação ao total diário, a um percentual de

Em uma instalação elétrica, está sendo executada a ligação de um ponto de luz acionado por três interruptores distintos, sendo dois three-ways e um four-way. Chamado para auxiliar o eletricista na ligação do condutor fase, o engenheiro orientou que esse condutor fosse ligado

A contribuição total que produz o escoamento de água em uma seção de um curso d’água, por uma precipitação ocorrida na bacia hidrográfica, deve-se a diferentes fatores. Nessa perspectiva, analise os fatores a seguir.

I – Precipitação recolhida diretamente pela superfície livre da água.

II – Escoamento superficial propriamente dito.

III – Escoamento subsuperficial.

IV – Contribuição do lençol de água subterrâneo.

Contribuem efetivamente para o escoamento de água os fatores

Considere os seguintes itens:

I – alvenaria de tijolo maciço com espessura de 10cm;

II – alvenaria de tijolo furado com espessura de 25cm;

III – laje de concreto entre pavimentos.

Segundo a NBR 12179/1992 (Tratamento acústico em recintos fechados), a ordem crescente de isolamento acústico dos materiais listados é

Nas ligações de peças estruturais de madeira com cavilhas torneadas, são consideradas estruturais apenas aquelas com diâmetros 16 mm, 18 mm e 20 mm. Sua instalação deve ser realizada em pré-furos, com diâmetros, em milímetros, respectivamente, de

Analise, na tabela, os dados referentes a um trecho de uma poligonal topográfica.

Sabendo-se que o rumo y torna a poligonal !$ overline{4 , - , 5} !$, !$ overline{5 , - , 6} !$, !$ overline{6 , - , 4} !$ fechada, a área interna dessa poligonal, em metros quadrados, vale
