O sistema de partida aplicável a motores elétricos de indução, com rotor em curto-circuito e carga acoplada ao eixo, que visa manter constante o fluxo magnético e o torque, através da variação da tensão e da freqüência, é o do tipo:

A classe de exatidão é uma grandeza necessária para especificar e caracterizar um(a):

Em sistemas elétricos, o relé utilizado para proteger o sistema contra falhas no interior de uma zona que ocupa um espaço relativamente pequeno, próximo a ele, como uma barra, um gerador, um transformador ou um motor, é o do tipo:

A figura abaixo ilustra o acionamento de um motor de corrente contínua através de uma ponte retificadora controlada por tiristores.

É possivel aumentar a velocidade de rotação deste motor?

Nas últimas décadas do século XX, motores de indução gaiola de esquilo começaram a ser empregados em aplicações onde se requer o controle de velocidade, substituindo, assim, motores de corrente contínua. Considere as afirmações abaixo.

I - Esta substituição foi possível graças ao advento dos inversores que permitem a variação da tensão e da freqüência de alimentação dos motores de indução gaiola de esquilo.

II - Para uma mesma potência e velocidade nominais, os motores de indução gaiola de esquilo são mais baratos que os motores de corrente contínua, o que favorece esta substituição.

III - Para uma mesma potência e velocidade nominais, os motores de indução gaiola de esquilo têm momento de inércia maior que os motores de corrente contínua, o que prejudica esta substituição.

É(São) afirmação(ões) verdadeira(s):

Nas proximidades da velocidade síncrona, o modelo em regime permanente de um motor de indução pode ser simplificado pelo circuito abaixo, onde foram desprezados os efeitos das indutâncias de dispersão do estator e do rotor, da indutância de magnetização e da resistência do estator. Apenas a resistência rotórica (r) foi considerada. Neste circuito equivalente, o escorregamento está representado pela letra s.

A potência dissipada na resistência R representa a parcela de potência elétrica convertida em potência mecânica de rotação.

Com base nestas informações, é correto concluir que se a tensão de alimentação (V) sofrer uma queda de 30%, mantida a mesma freqüência de alimentação do motor, o torque elétrico produzido logo após esta variação de tensão:

As grandes usinas hidrelétricas existentes no país fornecem energia para diversos centros consumidores, cujas cargas variam em potência solicitada e tipicidade (resistivas e/ou reativas). O aumento da potência ativa, solicitada pelos centros consumidores, provocará:

I - diminuição da freqüência no gerador;

II - queda de tensão gerada;

III - aumento da tensão gerada.

Está(ão) correta(s) apenas:

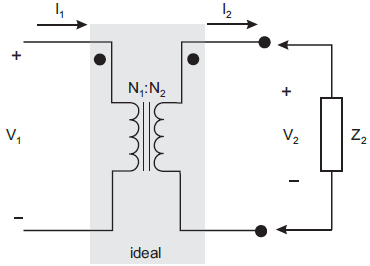

Na representação esquemática de um transformador ideal de dois enrolamentos, mostrado na figura, N₁ = 1000, N₂ = 250, V₁ = 1200 !$ \angle !$0º e a impedância Z₂, ligada no secundário, vale 15 !$ \angle !$30º ohms. O valor da corrente I₁, no primário do transformador, em A, é:

Um gerador síncrono, de valores nominais 400 MVA e 20 kV, pode ser modelado como uma fonte de tensão em série com uma impedância. Esta impedância série corresponde às bobinas do estator e tem valor de 1,0 pu, tomando como base os valores nominais do gerador.

Se a base de potência escolhida fosse 100 MVA e a base de tensão 10kV, o valor normalizado da impedância, em pu, seria:

Considere um motor CA síncrono com vinte pólos, funcionando em São Paulo e alimentado pela rede da concessionária local. A velocidade de rotação do eixo desse motor, em RPM, é:
