A seleção da antena para um sistema de comunicações deve considerar características como diretividade, ganho, largura de feixe, faixa de operação, forma de instalação e área de cobertura desejada.

A respeito das propriedades típicas de diferentes tipos de antenas, assinale a afirmativa correta.

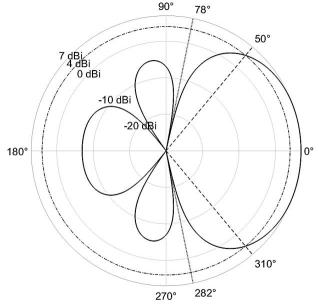

A figura apresenta o diagrama polar de radiação de uma antena sem perdas, em dBi. No gráfico, a linha circular em traço-ponto indica o nível de 4 dBi, enquanto as retas tracejadas e pontilhadas indicam, respectivamente, os ângulos associados ao feixe de meia potência e às direções de nulo.




A diretividade máxima e a largura de feixe de meia potência e da antena em questão são, respectivamente,

Um transmissor VHF de 20 W, com impedância de saída de 50 Ω, alimenta uma antena por meio de um cabo coaxial também especificado para 50 Ω. O cabo apresenta perda de inserção de 3 dB na frequência de operação. Na entrada da antena, o módulo do coeficiente de reflexão medido é 0,5.

Desprezando múltiplas reflexões e sabendo-se que log₁₀ 2 ~0,3, a potência efetivamente entregue à antena é aproximadamente igual a

Na aceitação técnica de uma antena destinada a um sistema de radiocomunicação, o requisito de desempenho foi especificado em termos do módulo do coeficiente de reflexão na porta de entrada da antena. Entretanto, o instrumento disponível apresenta diretamente apenas a relação de onda estacionária, tendo sido medido o valor de 1,5.

O módulo do coeficiente de reflexão correspondente é, aproximadamente,

A figura representa o perfil simplificado de um enlace rádio de micro-ondas entre duas estações instaladas sobre as edificações P1 e P2. As antenas estão instaladas a uma altura h_T acima do topo de cada edificação. Entre os pontos existe um obstáculo de altura h_o, localizado a uma distância d₁ de P1 e d₂ de P2.



Considere os seguintes valores:

h₁ = 25 m, h₂ = 55 m, h_T = 5 m,
 h_o = 45 m, d₁ = 2 km, d₂ = 4 km

Desprezando a curvatura da Terra e os efeitos de refração atmosférica, a respeito da condição de propagação entre as duas antenas, assinale a afirmativa correta.

Um sinal analógico, limitado em banda até uma frequência máxima f_m, pode modular uma portadora senoidal por diferentes técnicas de modulação analógica, como AM, FM e PM. A escolha da técnica afeta o espectro ocupado, a eficiência em potência e a sensibilidade a ruídos.

A respeito dessas modulações analógicas, assinale a afirmativa correta.

Considere um sistema com largura de banda total de 12 MHz, modulação fixa e eficiência espectral bruta de 2 bit/s/Hz. Se toda a largura de banda fosse utilizada por um único usuário (canal SCPC), a taxa de transmissão efetiva seria

R_SCPC = 24 Mbit/s.

Para atender N = 4 usuários, define-se a eficiência agregada da técnica de múltiplo acesso por

\(\eta = \dfrac{N \cdot R_u}{R_{SCPC}},\)

em que R_u é a taxa de transmissão efetiva por usuário.
Para compartilhar o canal entre os quatro usuários, consideram-se as seguintes alternativas de múltiplo acesso:

I. em FDMA, a banda total é dividida em quatro subfaixas iguais, sendo reservadas três bandas de guarda de 0,4 MHz entre subfaixas adjacentes;
II. em TDMA, os usuários compartilham toda a largura de banda em quadros de 8 ms, divididos em quatro intervalos iguais, havendo 0,15 ms de guarda e sinalização em cada intervalo;
III. em CDMA, os usuários compartilham toda a largura de banda simultaneamente, com fator de espalhamento igual a 8, sendo 90% da taxa após o espalhamento considerada útil.

Com base na definição apresentada, a ordem decrescente de eficiência agregada das técnicas é

Uma estação rádio base instalada em ponto elevado de uma área aeroportuária atende simultaneamente diversas viaturas de manutenção equipadas com rádios.
As viaturas se deslocam pela área operacional e, em alguns trechos, hangares e edificações impedem a visada direta entre a antena da estação base e os terminais móveis, embora a comunicação ainda seja mantida por mecanismos como difração e reflexões.
O sistema descrito é mais adequadamente classificado como comunicação

Em um sistema de comunicação, a informação passa por diversos processos antes de ser transmitida pelo meio físico ou lógico até o receptor.
Relacione os elementos do sistema de comunicação às suas respectivas funções.

1. Fonte de informação
2. Codificador
3. Modulador
4. Canal

( ) Meio pelo qual o sinal é transmitido, podendo estar sujeito a ruído, interferência e distorção.
( ) Etapa que converte símbolos ou bits em uma forma de onda adequada à transmissão.
( ) Elemento que gera a mensagem a ser transmitida, como voz, dados, imagem ou vídeo.
( ) Etapa que representa a informação em formato adequado ao processamento e à transmissão.

Assinale a opção que indica a relação correta, na ordem apresentada.

Um enlace digital de micro-ondas emprega modulação adaptativa, podendo alternar entre QPSK, 16-QAM e 64-QAM conforme as condições do canal.
A respeito da relação entre ordem de modulação, eficiência espectral e robustez do enlace, avalie as afirmativas a seguir.

I. Para uma mesma taxa de símbolos, a 16-QAM transmite mais bits por símbolo que a QPSK, e a 64-QAM transmite mais bits por símbolo que a 16-QAM.
II. Para uma mesma BER, modulações de maior ordem tendem a exigir maior E_b / N_o, pois, para uma dada potência média de transmissão, os pontos da constelação ficam mais próximos entre si.
III. Quando há degradação do canal, a mudança de QPSK para 64-QAM aumenta a robustez do enlace, pois torna a detecção dos símbolos menos sensível ao ruído.

Está correto o que se afirma em
