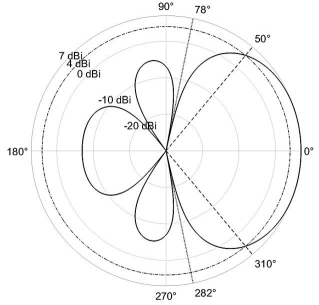

A figura apresenta o diagrama polar de radiação de uma antena sem perdas, em dBi. No gráfico, a linha circular em traço-ponto indica o nível de 4 dBi, enquanto as retas tracejadas e pontilhadas indicam, respectivamente, os ângulos associados ao feixe de meia potência e às direções de nulo.




A diretividade máxima e a largura de feixe de meia potência e da antena em questão são, respectivamente,
