A inscrição das cotas nos desenhos técnicos obedece a um conjunto de regras que visam facilitar a leitura e a interpretação do desenho. É considerada como uma das regras gerais relacionada com a inscrição de cotas nos desenhos que

Nos desenhos utilizados nos projetos de engenharia, as linhas contínuas e largas representam

No projeto das instalações elétricas prediais de baixa tensão, deve-se prever um circuito independente para todo ponto de utilização destinado a alimentar qualquer equipamento com corrente nominal superior a

Para a determinação das cargas de iluminação em cômodos ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de 100 VA para os primeiros

As bacias sanitárias instaladas em bateria devem ser ventiladas por um tubo ventilador de circuito ligando a coluna de ventilação ao ramal de esgoto na região entre a última e a penúltima bacias sanitárias. Além disso, deve ser previsto um tubo ventilador suplementar a cada grupo de, no máximo, X bacias sanitárias, contadas a partir da mais próxima ao tubo de queda. O valor de X é

Em certas ocasiões, a interrupção do abastecimento de água é caracterizada pelo fato de a pressão na rede pública atingir valores muito baixos em determinados horários do dia, não garantindo o abastecimento dos reservatórios elevados ou dos pontos de utilização. Portanto, o volume de água reservado para uso doméstico deve ser, no mínimo, o necessário para X horas de consumo normal no edifício, sem considerar o volume de água para combate a incêndio. O valor de X, em horas, é

Nos projetos de instalações prediais de água fria, a tubulação que se origina no reservatório e da qual derivam as colunas de distribuição, quando o tipo de abastecimento é indireto, é denominada

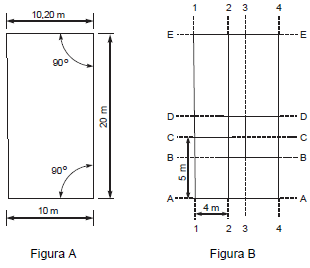

Sobre o processo da tábua corrida (tábua estendida), considere as figuras abaixo.

Supondo que o mestre de obra na colocação do processo de tábua corrida tenha cometido o erro que aparece na Figura A, ou seja, ao redor da área a ser locada, acertou em todas as medidas, exceto na tábua dos fundos onde errou em 20 cm. Desta forma, o erro e_x cometido na locação do eixo C−C (transversal) da Figura B, em metros, é

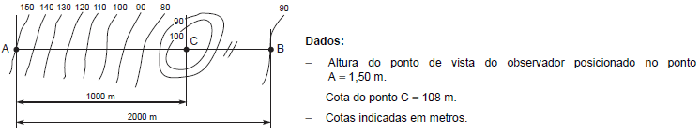

Considere o levantamento planialtimétrico a seguir.

Sobre a possibilidade de avistar o ponto B, pode-se afirmar que

Nos levantamentos planialtimétricos, as curvas de nível são linhas que ligam pontos, na superfície do terreno, que possuem a mesma cota. Sobre as curvas de nível é correto afirmar que
