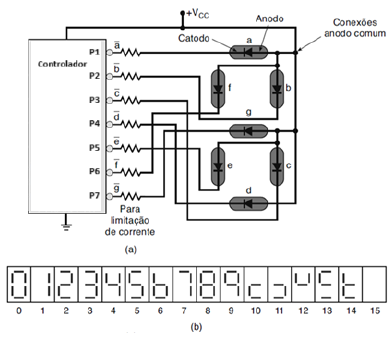

Um controlador está conectado a um display de 7 seguimentos conforme mostrado na figura abaixo. Para mudar o valor de tensão dos pinos de saída do controlador, deve ser atribuído na variável “port” um valor binário de 7 bits, onde cada bit da variável na ordem do bit menos significativo para o bit mais significativo representa o nível logico dos pinos na ordem de P1 a P7. Ao atribuir valor “1” em um bit, é gerado nível alto de tensão (+Vcc) em seu respectivo pino de saída, enquanto valor “0” gera nível baixo de tensão (0Volts) no pino. Indicar quais valores em decimal devem ser atribuídos na variável “port” para que o display de 7 segmentos mostre os caracteres 1 e 9 respectivamente?

Tendo em vista os periféricos de um microcontrolador, é correto afirmar que:

1) SPI, I2C, UART e USART são protocolos usados para comunicação serial entre microcontroladores e dispositivos externos;

2) D/A são periféricos contidos em um microcontrolador que permitem converter uma tensão externa (por exemplo, vinda de um sensor) em um valor digital;

3) EEPROM são memorias voláteis usadas para armazenamento temporário de dados;

Em relação as afirmações acima:

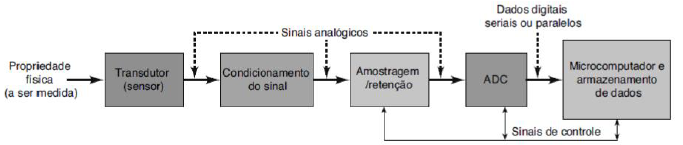

Considerando o diagrama de blocos abaixo que modela o funcionamento de um sistema típico de aquisição de dados, é correto afirmar:

1) Transdutor e características de ADC não determinam a precisão do sistema de aquisição de dados. Mas eles definem muitos dos requisitos de condicionamento de sinal do sistema de medição.

2) Os sinais do transdutor normalmente têm de ser modificados de alguma maneira por amplificação, atenuação, isolamento, ou talvez usados em algum arranjo de ponte elétrica, funções comuns realizadas pelo bloco de condicionamento de sinal.

3) O bloco de amostragem e retenção é usado para capturar um sinal analógico em mudança durante o processo de conversão analógica para digital.

Em relação as afirmações acima:

Assinale a alternativa correta a respeito de manufatura aditiva de metais.

Em um sistema de controle com realimentação negativa, a margem de fase é uma medida de:

Qual das ações do controlador PID é mais eficaz para reduzir o overshoot sem comprometer significativamente o tempo de subida?

Considere um sistema que possui um zero localizado no semiplano direito do plano s. Qual o efeito típico desse zero sobre a resposta ao degrau?

Considere um sistema cuja equação característica é \( s^3 + a_{2}s^2 + a_{1}s + a_{0} \). Qual das alternativas abaixo representa uma condição necessária para que o sistema seja estável segundo o critério de Routh-Hurwitz?

Considere o sistema com função de transferência:

\( G(s) = \dfrac{K(s+3)}{s^3 + 6s^2 + 11s + K} \)

Para qual valor de K o sistema se torna marginalmente estável?

Em um sistema de instrumentação eletrônica, o sinal analógico de um sensor deve ser adquirido e digitalizado para processamento em um sistema digital. A largura de banda deste sinal analógico é de 10 kHz. Para a correta reconstrução do sinal a frequência de amostragem pode ser:

I. 5 kHz.

II. 10 kHz.

III. 20 kHz.

IV. 40 kHz.

Das afirmações acima, está(ão) CORRETA(S) apenas:
