Assinale a denominação da altura entre o piso e a parte inferior de uma janela, representada em um corte de uma edificação.

De acordo com a NBR 12.298, assinale a alternativa que corresponde à representação da hachura da Figura 6 abaixo.

Relacione a Coluna 1 à Coluna 2, associando as principais normas de desenho técnico da ABNT.

Coluna 1

1. Princípios Gerais de Representação Gráfica em Desenho Técnico.

2. Aplicação de Linhas em Desenhos – Tipos de Linhas – Largura das Linhas.

3. Cotagem em Desenho Técnico.

4. Desenho Técnico – Emprego de Escalas.

Coluna 2

( ) NBR 10.126.

( ) NBR 10.067.

( ) NBR 8.403.

( ) NBR 8.196.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

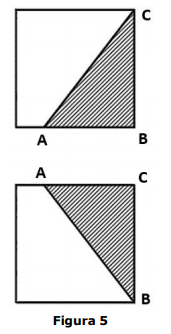

De acordo com a Figura 5 abaixo, que reproduz as vistas representadas de um sólido, assinale o tipo de superfície composta pelos pontos A, B e C.

Analise a Figura 4 abaixo, que apresenta uma perspectiva e uma das vistas ortográficas do objeto. Considerando que essa vista foi construída no 3º diedro e que a Vista Frontal (VF) está indicada no desenho, assinale a denominação da vista representada.

Assinale o tipo de corte que consiste no resultado da interseção entre o plano de corte e o sólido, seja na forma longitudinal ou transversal.

Em relação aos tipos de escalas, analise as seguintes assertivas:

I. Uma escada de 1/1 corresponde a uma escala natural.

II. Quando as medidas do desenho são menores que as do objeto, a escala é de ampliação.

III. A escala 1/50 significa que 1 metro está reduzido 50 vezes.

IV. Na escala de redução, as medidas do desenho são maiores que as do objeto.

Quais estão INCORRETAS?

Em relação à representação dos sólidos geométricos, analise as assertivas abaixo com base na Figura 3 a seguir e assinale V, se verdadeiras, ou F, se falsas.

( ) O sólido está posicionado em relação aos planos de projeção no 3º diedro.

( ) As faces do sólido são retângulos paralelos ou perpendiculares aos planos de projeção.

( ) A face em destaque (hachurada) está projetada em verdadeira grandeza no plano horizontal (\( \pi \)).

( ) A face em destaque (hachurada) está projetada em projeção reduzida a um segmento de reta no plano frontal (\( \pi \)’).

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

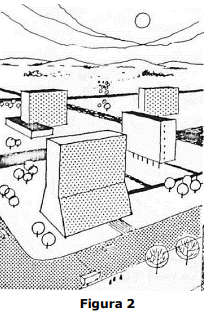

A perspectiva é um método de representação gráfica que busca representar a forma como são vistos os objetos. Analise a Figura 2 abaixo e assinale o tipo de perspectiva utilizada para a sua representação.

Assinale qual é o comando do AutoCAD que permite gerar múltiplas cópias em uma disposição definida de linhas e colunas.
