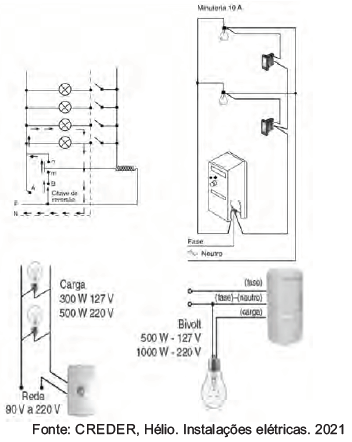

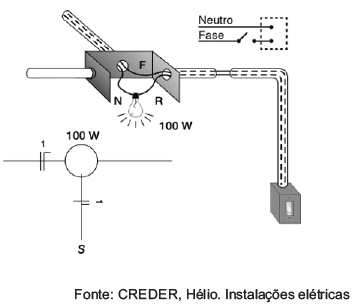

Em prédios residenciais e comerciais são utilizados dispositivos elétricos que acionam, automaticamente, circuito de serviço visando economia de energia e custo para o usuário. As figuras a seguir mostram os diagramas de minuteria e um sensor de presença.

Em instalações elétricas prediais, o sensor de presença funciona como relé acionado por meio de sensor infravermelho. É um dispositivo que permite:

Alguns materiais, ferramentas e instrumentos são importantes para o profissional de elétrica. Entre os quais destacam-se: multímetro, alicates (universal, de bico, de corte), chaves de fenda, phillips, chave de teste, passa fios, arco de serra, trena, nível, decapador de fios e outros. Entretanto, um dos mais utilizados, que auxilia na prevenção de choques elétricos e utilizado para verificar a intensidade da corrente elétrica é o instrumento chamado de:

Para-raios são dispositivos de proteção, instalados em pontos mais elevados das torres e prédios. São fabricados para sistemas de potência e apresentam como característica:

Motores de corrente alternada são os mais utilizados, sendo aplicados em locais em que a fonte de suprimento de energia é a corrente alternada. Esse tipo de motor, conhecido como “rotor em gaiola”, pode ser monofásico ou trifásico.

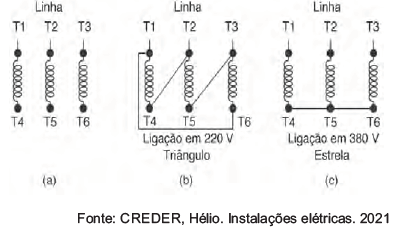

A figura a seguir mostra esquema de ligação das bobinas nas configurações triângulo e estrela.

Em relação aos motores de corrente alternada, o profissional deve:

O processo de manutenção preventiva em sistemas de baixa e média tensão deve ser periodicamente realizado por pessoas credenciadas ou qualificadas, com uma frequência que varia com a importância da instalação e o plano de manutenção da Organização. Ações preventivas devem:

A manutenção de disjuntores de pequeno volume de óleo necessita de cuidados com componentes constituintes do dispositivo. Cuidados com o óleo são idênticos aos realizados na manutenção de transformadores. Devem ser adotados os seguintes procedimentos:

De acordo com norma NBR 5410, dimensões internas dos eletrodutos e de suas conexões devem permitir que condutores possam ser instalados e retirados com facilidade, otimizando serviços de manutenção profissional. Em relação aos eletrodutos, é recomendado:

figura a seguir representa um circuito de comando utilizado em instalações elétricas em diferentes tipos de construções.

O diagrama representa um circuito de comando:

Após o traçado dos eletrodutos mostrado na planta baixa, inicia-se a representação dos condutores. Recomenda-se representar a fiação que passa em cada trecho dos eletrodutos. Os condutores fase, neutro, retorno e terra devem ser representados para facilitar a instalação ou manutenção pelo eletricista.

De acordo com a norma NBR 5410, o número de condutores necessários para instalar a tomada baixa representada na planta é de:

A fim de prevenir influências eletromagnéticas nas instalações e componentes como blindagens, armações, coberturas, partes metálicas das linhas externas e condutos devem ser incluídos na equipotencialização principal. Para reduzir efeitos de sobretensões induzidas e de interferências eletromagnéticas, é preciso:
