Segundo reportagem do Jornal Folha de São Paulo (23/07/2018), mais da metade dos cadeirantes brasileiros (55%) não conseguem encontrar um banheiro acessível quando precisam (estudo internacional realizado pela ComRes, instituição de pesquisa britânica, para a Toyoto Mobility Foundation). No Brasil, é frequente se deparar com espaços públicos mal adaptados a esta parcela da nossa população. A NBR-9050/2015 estabelece critérios e parâmetros técnicos de edificações às condições de acessibilidade.

Acerca desta norma, avalie o que ser afirma.

I. Bacias e assentos sanitários acessíveis devem ter abertura frontal e precisam estar a uma altura entre 0,53m a 0,55m do piso acabado, medidas a partir da borda superior sem o assento.

II. Em novas edificações, os pisos dos sanitários ou boxes sanitários devem ter grelhas e ralos posicionados fora das áreas de manobra (diâmetro 1,50m) e da área de transferência (1,20mx0,80m).

III. Em novas edificações de uso público, o número mínimo de sanitários acessíveis, com entradas independentes, deve ser de 5 % do total de cada peça sanitária, com, no mínimo, um para cada sexo, em cada pavimento onde houver sanitários.

Está correto apenas o que se afirma em

Belo Horizonte foi fundada em 1897 com o objetivo de sediar a nova capital do Estado de Minas Gerais. O povoado existente até então foi praticamente destruído e um novo traçado urbano, de geometria regular, foi projetado sobre o terreno de curvas topográficas sinuosas.

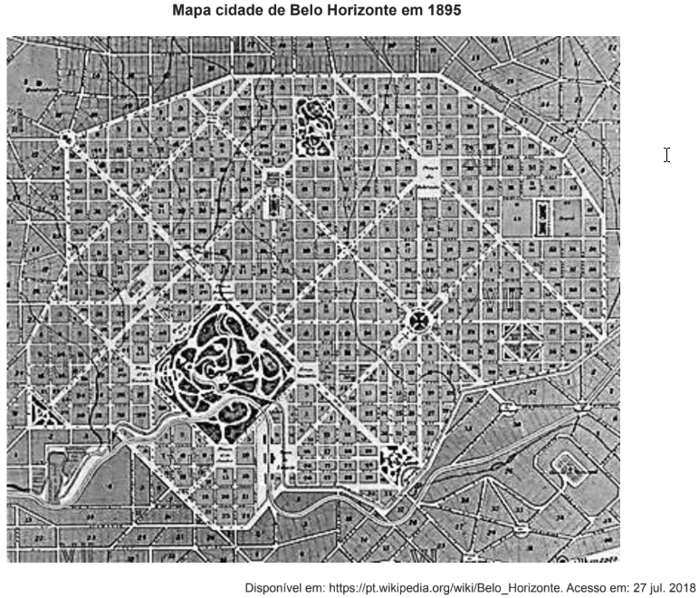

Observe seu traçado.

Com relação ao tema, avalie as afirmações a seguir.

I. O sistema viário da zona urbana está formado por uma malha ortogonal de ruas, à qual se sobrepõe uma segunda malha de avenidas a 45 graus.

II. O sistema viário proporcionado pela malha ortogonal de ruas se posiciona de tal forma que se evitam os eixos visuais. Existe uma relação intrínseca entre o traçado da cidade e a influência antiga dos jardins barrocos do séc. XVI.

III. No séc. XIX, o Império Português influenciava o Brasil que vivenciava o estilo colonial na literatura, na arte e na arquitetura. Essa influência colonial lisboeta pode ser facilmente identificada no traçado urbano da cidade.

Está correto apenas o que se afirma em

O Instituto Inhotim (Brumadinho/MG) é a sede de um dos mais importantes acervos de arte contemporânea do Brasil e possui uma coleção botânica que reúne espécies raras de todos os continentes, sendo considerado o maior centro de arte ao ar livre da América Latina. Possui uma boa representatividade filogenética, com acervo botânico com mais de 4.300 espécies, representando 953 gêneros e 181 famílias botânicas.

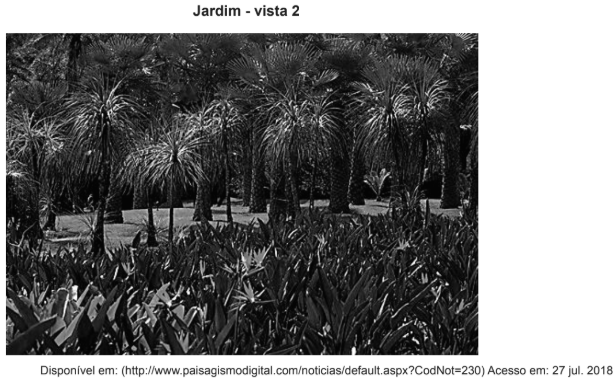

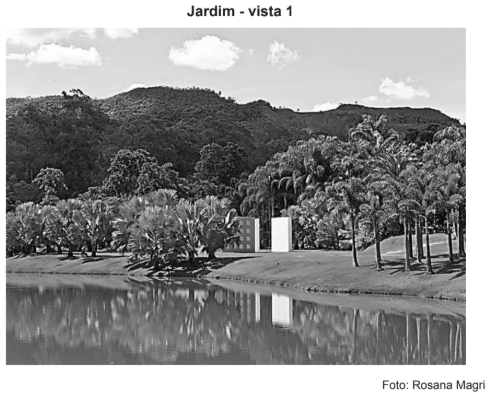

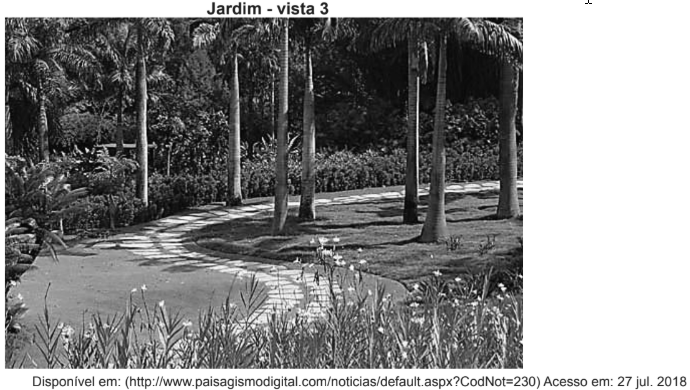

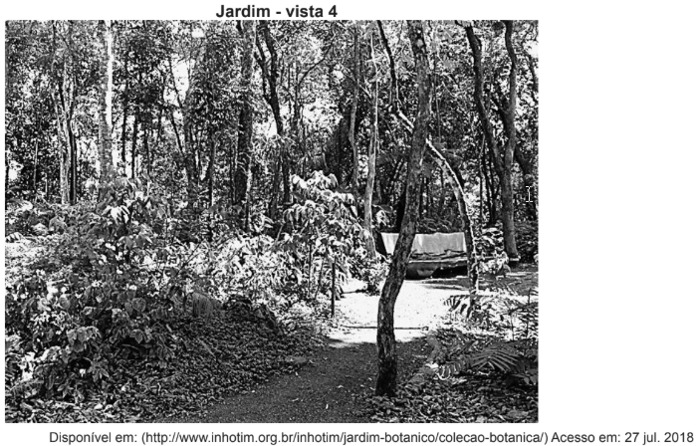

As fotos abaixo ilustram o paisagismo do Instituto Inhotim.

Avalie o que se afirma em relação ao paisagismo de Inhotim.

I. Possui um paisagismo inspirado nos típicos jardins de estilo inglês, com caminhos de contornos naturais, essência descontraída e avessa às podas e simetrias.

II. Seu paisagismo adota apenas a espécie nativa, como forma de preservar os espécimes raros, resgatar aqueles em extinção e valorizar a paisagem natural da região.

III. Ainda que o paisagismo do Instituto Inhotim não possa ser enquadrado em um estilo único, alguns princípios podem ser observados, como a preferência pelo uso de grandes maciços ou manchas de espécies que tiram vantagem do efeito causado pelo agrupamento dos formatos orgânicos e conferem beleza cênica ao local.

IV. A variedade de espécies pode ser usada para sensibilizar os visitantes a respeito da importância da biodiversidade. O espectador é convidado a percorrer jardins, paisagens de florestas e ambientes rurais, perdendo-se entre lagos, trilhas, montanhas e vales, estabelecendo uma vivência ativa do espaço, característica típica dos jardins tropicais.

Está correto apenas o que se afirma em

A frase “Detesto a fórmula, adoro princípios”, do paisagista Roberto Burle-Marx (1909-1994), resume sua obra, seu estilo e o momento histórico-cultural em que desenvolveu seus projetos

Avalie o que se afirma sobre o estilo paisagístico de Roberto Burle-Marx.

I. O uso de volumes justapostos caracterizava, nas suas obras, a transição entre a arquitetura e a paisagem natural sem, no entanto, haver limitações físicas visíveis.

II. Havia um compromisso com regras pré-estabelecidas. Preocupava-se em manter uma associação entre as peças de suas composições, sempre com uma rígida visão do espaço local.

III. Inspirava-se nas curvas amplas, nos traçados sinuosos, com a proporção relacionada com a paisagem do entorno, sem perder a sua relação com a arquitetura na qual o jardim estava inserido.

Está correto apenas o que se afirma em

Para responder a questão, leia o fragmento abaixo e observe as figuras.

Inaugurado em dezembro de 2015, o Museu do Amanhã, projetado por Santiago Calatrava, é um ícone da região portuária do Rio de Janeiro. É um espaço que propõe a discussão sobre o futuro da humanidade, com concepção arrojada que conjuga ciência, tecnologia, expressividade arquitetônica e sustentabilidade.

As figuras a seguir ilustram o Museu do Amanhã.

Toda a estrutura da edificação foi executada em concreto, exceto a cobertura. As estruturas da cobertura transformam-se em elementos esculturais de grande apelo estético, compostas por 48 peças metálicas distribuídas em 338 metros de comprimento e 20 metros de altura, totalizando 15 mil metros de área construída.

Com relação à concepção estrutural e às suas técnicas construtivas, informe se é verdadeiro (V) ou falso (F) o que se afirma.

(   ) Estruturas extensas como as do Museu do Amanhã devem ser fabricadas com contraflecha, para que, depois do descimbramento, o formato tenha as linhas retas desde o ponto único onde ficam apoiadas.

(   ) Em sistemas estruturais como os do Museu do Amanhã, é necessário criar muitos enrijecimentos localizados, para evitar a flambagem em vários pontos da estrutura.

(   ) Estruturas de aço patinável devem ser evitadas nesse tipo de edificação, em função do risco de corrosão e da baixa resistência.

(   ) Trata-se de um projeto com estrutura em concreto convencional que dá forma aos elementos curvos, projetado para sustentar a estrutura metálica da cobertura, de alta resistência mecânica.

De acordo com as afirmações, a sequência correta é

A Carta Solar é um instrumento importante, que auxilia o arquiteto na avaliação de certas condições da edificação, para, a partir de então, tomar decisões projetuais que auxiliem na sustentabilidade e nas condições de conforto no ambiente construído.

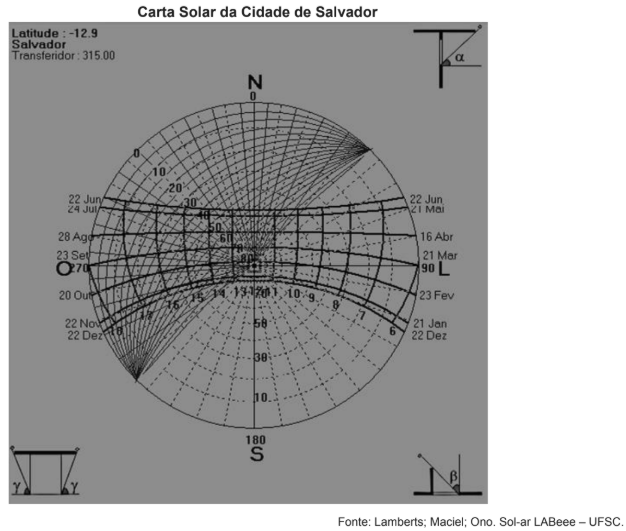

Observe a carta solar da cidade de Salvador. A fachada em análise está representada pelas linhas do transferidor.

Avalie o que se afirma a respeito da interpretação dessa Carta Solar.

I. A fachada analisada encontra-se voltada para a direção noroeste e, no equinócio, recebe radiação solar direta a partir, aproximadamente, das 6h da manhã.

II. No verão, a fachada analisada recebe radiação solar direta a partir, aproximadamente, das 13h. Sendo assim, brises verticais são indicados para essa fachada.

III. No solstício de inverno, a fachada analisada recebe radiação solar direta a partir, aproximadamente, das 10h. Nesse horário, o Azimute é, aproximadamente, de 30° e a Altura Solar é, aproximadamente, de 60°. Isso significa que, mesmo no inverno, a intensidade de radiação solar nessa fachada é intensa.

IV. Por meio desta Carta Solar, pode-se constatar que as edificações localizadas nesta latitude recebem radiação solar direta em todas as fachadas, inclusive naquelas voltadas para a direção sul. Um elemento construtivo indicado para amenizar sensações térmicas em edificações com estas características climáticas é o cobogó.

Está correto apenas o que se afirma em

A arquitetura é o conjunto de características técnicas, construtivas e formais que estão diretamente relacionadas com o local e com o momento histórico nos quais está inserida.

Acerca deste assunto, é correto afirmar que

Associe as colunas, relacionando corretamente o comando (ou recurso) do AUTOCAD à sua respectiva função.

COMANDOS        FUNÇÕES

(1) Array              (   ) Desagrupa um objeto composto.

(2) Spline             (   ) Cria curvas suaves a partir de pontos.

(3) Explode          (   ) Cria cópias em múltiplas linhas e colunas.

(4) Snap              (   ) Remove objetos não usados na base de dados.

(5) Purge             (   ) Restringe o movimento do cursor a intervalos específicos.

A sequência correta dessa associação é

Em relação às aberturas e à distribuição de luz natural no ambiente construído, avalie as afirmações.

I. Quando um edifício limita a visão do céu do edifício oposto, apenas a luz difusa penetra o ambiente.

II. Uma estrutura refletora anexada à janela como, por exemplo, “uma prateleira de luz” reduz a visão do céu, porém aumenta a distribuição de luz no ambiente, com maior alcance em profundidade.

III. Ofuscamento é uma sensação visual produzida por áreas brilhantes dentro do campo de visão e será tanto menor quanto menor for o ângulo entre a direção de distribuição de luz e a linha de visão.

Está correto apenas o que se afirma em

Avalie as afirmações em relação às aberturas e à distribuição de luz natural no ambiente construído.

I. Janelas tipo bay-window fornecem pouca penetração da luz em direção à profundidade do ambiente.

II. Janelas em paredes adjacentes fornecem boa penetração da luz e também ajudam a reduzir problemas de ofuscamento.

III. Janelas verticais fornecem melhor entrada da luz em profundidade do que janelas mais horizontais (considerando a mesma área de abertura).

IV. Várias janelas conseguem melhor distribuição de luz no ambiente do que uma única janela (considerando a mesma área de abertura).

Está correto apenas o que se afirma em
