A respeito de representação, métodos e técnicas de desenho, julgue o próximo item.

As condições para o emprego de escalas e suas designações em desenhos técnicos são fixadas em NBR específica, segundo a qual, a escala 5:1 reduz em cinco vezes o tamanho natural do objeto representado.

Julgue o próximo item, a respeito de instalações elétricas e hidrossanitárias e de elevadores.

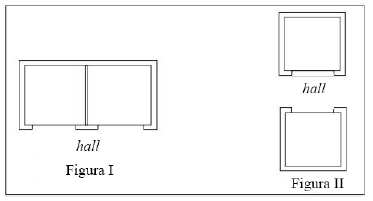

Considerando-se as figuras I e II a seguir, que apresentam propostas construtivas para elevadores, é correto afirmar que, caso se adote comandos únicos para o controle de chamada dos elevadores, a proposta da figura II constituirá a melhor opção para a eficiência do tráfego das pessoas.

Manual de transporte vertical em edifícios com elevadores de passageiros, escadas rolantes, obra civil e cálculo de tráfego Atlas Schindler, p 21 (com adaptações)

Julgue o próximo item, a respeito de instalações elétricas e hidrossanitárias e de elevadores.
Em um edifício de escritórios, é indicado o uso de interruptor paralelo (three-way) para o acionamento da iluminação de halls, corredores e escadas.

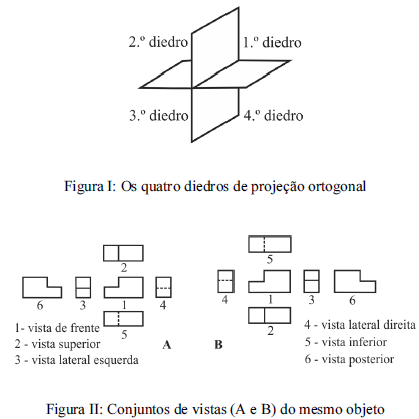

No que se refere a diedros e projeções ortogonais, a seguir, na figura I, estão representados os quatro diedros básicos e, na figura II, um mesmo objeto tridimensional é mostrado de duas maneiras (A e B).


Tendo como referência essas figuras, julgue o item a seguir.
Na figura II, em A, as vistas são obtidas no primeiro diedro e, em B, no terceiro diedro.

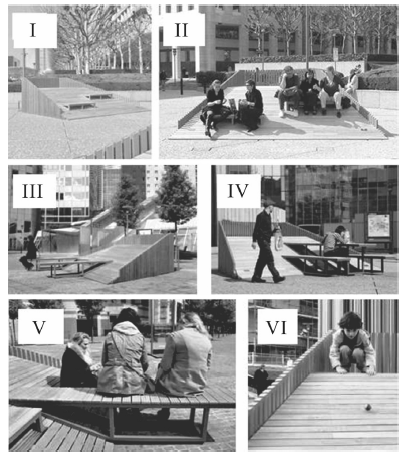

Trata-se de um design simples, que atende a diversas demandas do espaço urbano em La Défense. No projeto em apreço, mesas, bancos, brinquedos ou equivalentes podem ser incorporados à duna com elegância, adaptando-se a qualquer local.

A respeito de representação, métodos e técnicas de desenho, julgue o próximo item.

SketchUp é uma ferramenta que tornou os programas 3D convencionais obsoletos, pois permite a elaboração das maquetes eletrônicas com facilidade, desde que estejam concluídos a concepção inicial e os primeiros riscos e croquis.

Na imagem mostrada, o forro não é um plano contínuo, e sim composto de placas organizadas de modo que a primeira placa, junto ao palco, é acentuadamente inclinada, ao passo que as demais têm inclinação atenuada. Além da riqueza das formas dessas placas, sua orientação direciona o som do palco para a plateia, mediante reflexão.

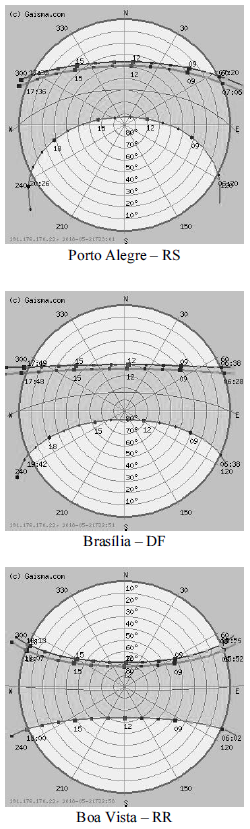

No Brasil, a carta solar varia desde Boa Vista, no hemisfério norte, onde o Sol atinge o zênite praticamente o ano todo, até Porto Alegre, onde o Sol nunca atinge o zênite, passando por Brasília, onde o Sol chega ao zênite em curto período do ano. Nesse sentido, considere que determinada edificação apresente uma planta formando um retângulo implantado a 45º em relação aos pontos cardeais nessas três localidades.

Tendo como referência as informações e as cartas precedentes, julgue o item seguinte, a respeito de conforto térmico.
Em Boa Vista, as quatro fachadas de uma edificação deverão ter uma proteção equivalente; em Porto Alegre, somente as fachadas nordeste e sudeste necessitam de proteção especial à tarde; em Brasília, além dessa proteção à tarde, é necessária uma proteção auxiliar nas duas fachadas viradas para norte (NO e NE).

A respeito de representação, métodos e técnicas de desenho, julgue o próximo item.

A diferença entre uma perspectiva cônica e uma representação isométrica é a existência do ponto de fuga na primeira e a completa ausência de fuga na segunda.

Julgue o item subsequente, a propósito de hierarquização do subsistema viário.

As vias estruturais suportam grandes deslocamentos por meio das vias arteriais e das vias expressas; as vias coletoras fazem a ligação entre as áreas de tráfego local e as vias de tráfego de passagem; e as vias locais destinam-se a acomodar acesso e egresso às edificações, restringindo o fluxo de passagem.
