A figura a seguir ilustra um circuito conversor digital-analógico básico resistivo. Assinale a alternativa que contenha os valores dos resistores das entradas A, B, C e D em múltiplos de R, respectivamente.

A transmissão dos sinais entre os sensores e a central pode ser feita de várias formas, no caso de sistemas digitais, através de técnicas de modulação por pulsos. Em relação a essas técnicas, analise as afirmativas.

I. FSK: modula o sinal através do chaveamento da frequência.

II. PCM: a amplitude do pulso é variada conforme o sinal modulante.

III. PWM: a largura do pulso é modulada pelo sinal modulante.

IV. PAM: esta forma de modulação transforma o sinal analógico (pulso) em sistema binário.

Estão corretas apenas as afirmativas

Em sistemas de controle muitos sinais se originam de sensores ou dispositivos analógicos, que são transformados em formatos digitais através dos conversores A/D. Com base nesses sinais, assinale a alternativa que NÃO se assemelha a um sinal analógico.

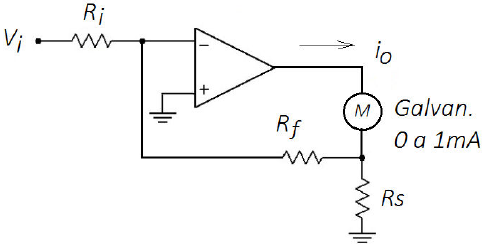

O circuito a seguir mostra um amplificador operacional sendo usado junto com um galvanômetro.

Analise as afirmativas a respeito do circuito apresentado.

I. O circuito tem como objetivo medir tensão CA.

II. O circuito tem como objetivo medir corrente CA.

III. Se R_f = R_i = 100 KΩ, e R_s = 10Ω, para cada 1mV o galvanômetro mostra 10mA.

IV. Se alterar R_f para 2R_s e R_f = 10Ω, para cada 1mV o galvanômetro mostra 20mA.

V. O circuito é composto como um milivoltímetro CC.

Estão corretas apenas as afirmativas

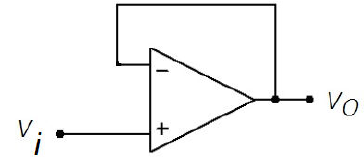

O circuito da figura a seguir é um

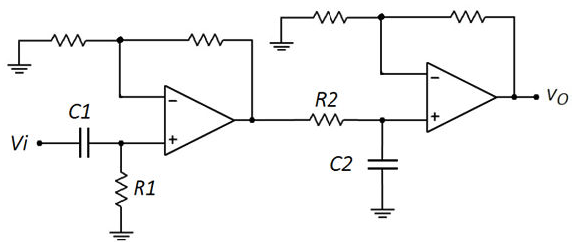

O circuito da figura a seguir mostra um filtro ativo de dois estágios. Considere f_c1 como frequência de corte do estágio 1, e f_c2 do estágio 2.

Com base nessas informações, analise as afirmativas.

I. O primeiro estágio é um filtro passa alta.

II. O segundo estágio é um filtro passa alta.

III. Se a f_c1 < f_c2, o conjunto comporta com um filtro passa faixa.

IV. Se a f_c1 < f_c2, o conjunto comporta com um filtro rejeita faixa.

Estão corretas apenas as afirmativas

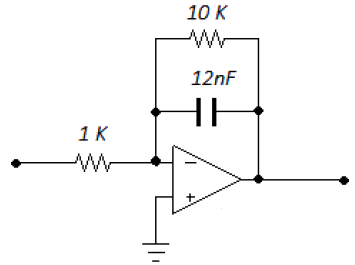

Observe o circuito da figura a seguir.

Com base no circuito, analise as afirmativas.

I. O circuito é um derivador.

II. O circuito funciona como um filtro passa baixa.

III. Tem frequência de corte de 1,33 Khz.

IV. O circuito funciona como um filtro passa alta.

Estão corretas apenas as afirmativas

Analise as informações a seguir para responder à questão abaixo.

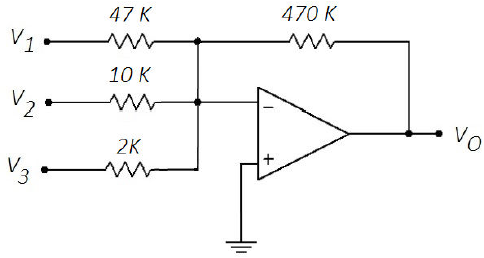

No circuito a seguir são aplicadas as tensões: V₁ = 100 mV(sen 500t), V₂ = 40mV(sen 800t) e V₃ = 12 mV(sen 1.500t).

Supondo que a saída Vo seja aplicada a um filtro ativo passa faixa, não inversor, com frequência central de 127 Hz e banda passante de 50 Hz, e considerando o ganho do filtro unitário para frequência central, qual é a tensão na saída, aproximadamente?

Analise as informações a seguir para responder à questão abaixo.

No circuito a seguir são aplicadas as tensões: V₁ = 100 mV(sen 500t), V₂ = 40mV(sen 800t) e V₃ = 12 mV(sen 1.500t).

Assinale a alternativa referente à tensão de saída V_o.

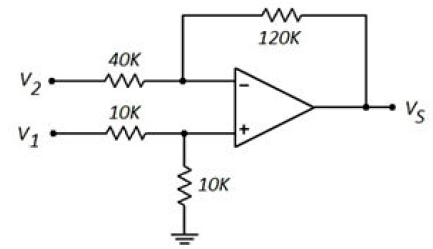

Dado o circuito a seguir, marque a opção correspondente à função da tensão na saída Vs.
