Com base na simbologia em comandos elétricos, relacione adequadamente as colunas.

1.	( ) Acionamento eletromagnético.
2.	( ) Contatos tripolares NA.
3.	( ) Relé térmico.
4.	( ) Botoeira NA.
5.	( ) Botoeira NA com retorno para mola.

A sequência está correta em

Com base na NBR 10.067, observe a figura em 3D e suas vistas.

Relacione adequadamente as imagens das vistas 1, 2, 3, 4, 5 e 6 às respectivas definições.

( ) Vista lateral direita.

( ) Vista superior.

( ) Vista frontal.

( ) Vista inferior.

( ) Vista posterior.

( ) Vista lateral esquerda.

A sequência está correta em

Considere o diagrama de contatos normalmente fechados.

Em relação ao estado dos contatos E1, E2 e da carga, respectivamente, analise.

I. Repouso, repouso e desligada.

II. Repouso, acionado e ligada.

III. Acionado, repouso e ligada.

IV. Acionado, acionado e ligada.

Estão corretas apenas as alternativas

Um quadro de circuitos de comandos elétricos utiliza dispositivos de proteção e manobra, como, por exemplo, relés. Com base nesses dispositivos, analise.

I. Contatores: dispositivos de manobra mecânica, de atuação eletromagnética, com elevada frequência de operação, cujo arco elétrico é extinto no ar, sem afetar o seu funcionamento.

II. Relé de tempo: dispositivo de proteção, controle ou comando para um circuito elétrico, que atua sempre pelo efeito térmico provocado pela corrente elétrica.

III. Relés: fundamentais na manobra de cargas elétricas, permitindo a combinação de lógicas no comando, bem como a separação dos circuitos de potência e comando.

IV. Disjuntores: dispositivos que têm o objetivo de limitar a corrente de um circuito e/ou interrompê-la em casos de curto-circuitos ou sobrecargas de longa duração, através da fusão de um elemento pelo efeito joule.

Estão corretas apenas as afirmativas

Segundo a NBR 5280, existem símbolos literais para designação de componentes eletrônicos em diagramas elétricos de potência. Acerca dessa simbologia, marque a alternativa INCORRETA.

A figura a seguir representa uma ponte retificadora. Em relação à condução dos diodos, analise.

(Considere: o estado ON = condução e, OFF = desligado.)

I. Ciclo positivo – D₂ e D₃ estado ON.

II. Ciclo negativo – D₁ e D₄ estado OFF.

III. Ciclo positivo – D₁ e D₄ estado ON.

IV. Ciclo negativo – D₂ e D₃ estado OFF.

Estão corretas apenas as afirmativas

No circuito RL da seguinte figura é aplicada uma tensão v = 20 cos (628 t) dada em Volts.

De acordo com o circuito apresentado, os valores da tensão e da impedância equivalentes nos terminais do indutor são, respectivamente,

No circuito RL da seguinte figura é aplicada uma tensão v = 20 cos (628 t) dada em Volts.

Com base no circuito apresentado, é correto afirmar que os valores da tensão (Thevenin) e da corrente (Norton) são, respectivamente, iguais a

No circuito RL da seguinte figura é aplicada uma tensão v = 20 cos (628 t) dada em Volts.

Com base na figura anterior, o valor aproximado da impedância equivalente entre os pontos A e B do circuito é

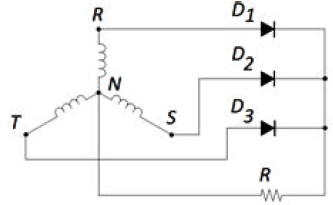

A figura a seguir ilustra um retificador de meia onda trifásico não controlado.

Com base nas propriedades desse retificador

I. Cada diodo conduz 120° por ciclo, sendo que a corrente média em cada diodo é igual a 1/3 da corrente média que circula na carga (R).

II. O valor eficaz sobre a curva de corrente do diodo é: IDE = IDM / \( \sqrt3. \)

III. A frequência do riple da tensão de saída é seis vezes a frequência da fonte CA.

IV. Este retificador trifásico pode ser considerado como a ligação em paralelo de três retificadores monofásicos de onda completa e a carga ligada ao neutro da fonte trifásica.

Estão corretas apenas as afirmativas
