A respeito de circuitos elétricos, julgue o item seguinte.

Considerando-se que o circuito a seguir representa a ponte de Wheatstone, utilizada em instrumentação eletrônica, é correto afirmar que, se ela estiver em equilíbrio, V_AB será igual a 0 V.

Com relação a potência e energia elétrica, julgue o item que se segue.

Um motor que trabalha em vazio, ou seja, sem carga, tende a elevar o fator de potência de uma instalação elétrica.

Com relação a potência e energia elétrica, julgue o item que se segue.

Diferentemente da potência ativa, a potência reativa é a responsável por realizar trabalho, como gerar calor ou luz.

Com relação a potência e energia elétrica, julgue o item que se segue.

Uma instalação com potência aparente de 100 kVA e fator de potência de 0,92 terá uma potência ativa de 92 kW.

Com relação a potência e energia elétrica, julgue o item que se segue.

Caso uma instalação esteja apresentando baixo fator de potência pela presença de muitas cargas indutivas, pode-se corrigir o fator de potência por meio da instalação de um banco de capacitores em paralelo na entrada de energia da instalação.

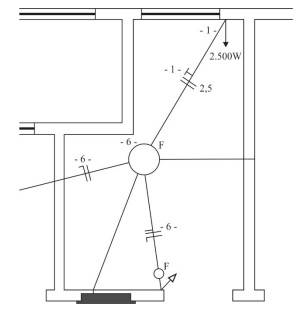

Considerando o diagrama elétrico representado na figura precedente, julgue o item subsequente.

Na planta apresentada, há um quadro parcial de luz e força embutido.

Considerando o diagrama elétrico representado na figura precedente, julgue o item subsequente.

Na planta apresentada, o circuito 1 utiliza condutores de bitola de 2,5 mm², sendo um condutor de fase, um de neutro e um de proteção.

Considerando o diagrama elétrico representado na figura precedente, julgue o item subsequente.

A planta apresenta uma tomada alta de uso específico e uma tomada baixa de uso geral, podendo esta última ter potência de 100 VA ou 600 VA, de acordo com o local de uso.

Em relação à simbologia de diagramas elétricos, julgue o item a seguir.

O diagrama unifilar mostra os condutores dos circuitos individualmente, com uma linha para cada circuito no traçado do desenho.

Em relação à simbologia de diagramas elétricos, julgue o item a seguir.

O desenho a seguir representa 4 luminárias de 20 W pertencentes ao circuito a e acionadas pelo interruptor 4.
