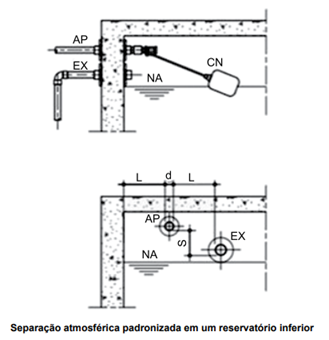

No dimensionamento das tubulações do sistema de distribuição de água, devem ser tomadas medidas de proteção contra o refluxo de água considerada servida, não potável, ou de qualidade desconhecida, para preservar a qualidade da água da fonte de abastecimento nos pontos de suprimento e de utilização dos Sistemas Prediais de Água Fria e Água Quente (SPAFAQ). A separação atmosférica padronizada constitui o recurso mais efetivo de prevenção ao refluxo. Para tanto, considere a figura a seguir sobre a separação atmosférica padronizada em um reservatório inferior:




Legenda:

AP – alimentador predial
CN – dispositivo automático de controle de nível
EX – extravasor
NA – nível d’água (máximo)
d – diâmetro interno do tubo a montante do ponto de suprimento ou de utilização
L – distância mínima entre o ponto de suprimento ou de utilização e qualquer obstáculo periférico (L ≥ 3d)
S – separação atmosférica mínima

A separação atmosférica mínima (s), para tubos de diâmetro interno (d) a montante do ponto de suprimento ou de utilização ≤ 14 mm, é
