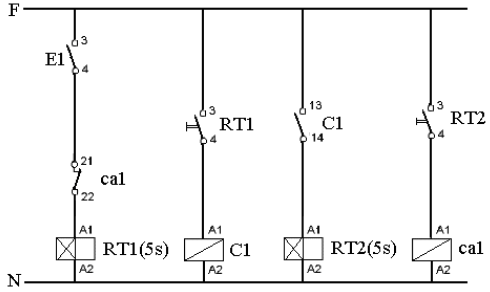

Nos projetos de sistemas elétricos, para que todas as etapas possam ser executadas, supervisionadas e alteradas corretamente, torna-se necessária a elaboração de alguns diagramas, dentre eles, o diagrama unifilar, de força e de comando. Na figura a seguir, encontra-se o desenho de um diagrama de comando, com uma lógica específica de funcionamento.

Considere:

• Desprezar o tempo de comutações dos contatos no instante da abertura ou fechamento;
• E1 – chave liga e desliga (liga contato fechado e desliga contato aberto);
• RT1 e RT2 – relés de tempo com retardo na energização, ajustados para 5s;
• ca1 – contator auxiliar;
• C1 – contator de força.

A partir da lógica de funcionamento do circuito, assinale a afirmativa correta.
