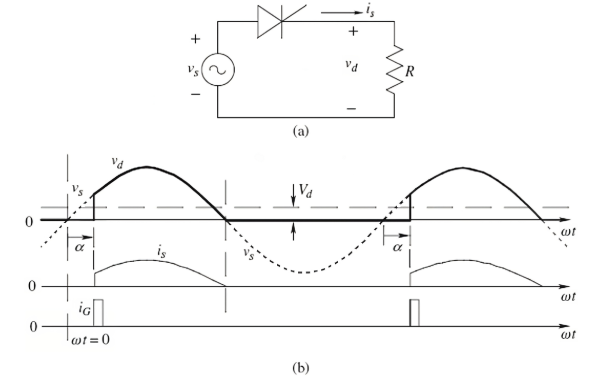

A figura seguinte corresponde a um simples conversor CA-CC. Trata-se de um circuito retificador a tiristor
conectado a uma carga resistiva. Os tiristores são dispositivos que podem ser considerados como diodos
controláveis. Tiristores, assim como diodos, estão disponíveis para tensões e correntes nominais muito
elevadas, o que os torna atraentes para uso em aplicações que requerem altos níveis de potência.
![Enunciado 3586550-1](/images/concursos/a/6/d/a6d76f05-05f4-3c7c-9e17-e9b1fdb62b1b.png)
Com base nos conceitos sobre conversores CA-CC e considerando as imagens (a) e (b) acima, analise as afirmativas.
I. A corrente cai a zero em ωt = π e, como não pode fluir no sentido reverso no tiristor, permanece zero em todo o meio ciclo negativo da forma de onda da tensão VS.
II. A corrente no tiristor permanece zero até que, no próximo ciclo positivo da forma de onda da tensão VS, seja aplicado o pulso de porta.
III. Após a entrada em condução do tiristor no ciclo positivo, a corrente iS no tiristor pode ser levada a zero com a remoção do pulso de porta.
IV. O O valor médio Vd da tensão na carga é indicado na figura (b) e pode ser calculado analiticamente a partir da forma de onda vd como:
Está correto o que se afirma em
![Enunciado 3586550-1](/images/concursos/a/6/d/a6d76f05-05f4-3c7c-9e17-e9b1fdb62b1b.png)
Com base nos conceitos sobre conversores CA-CC e considerando as imagens (a) e (b) acima, analise as afirmativas.
I. A corrente cai a zero em ωt = π e, como não pode fluir no sentido reverso no tiristor, permanece zero em todo o meio ciclo negativo da forma de onda da tensão VS.
II. A corrente no tiristor permanece zero até que, no próximo ciclo positivo da forma de onda da tensão VS, seja aplicado o pulso de porta.
III. Após a entrada em condução do tiristor no ciclo positivo, a corrente iS no tiristor pode ser levada a zero com a remoção do pulso de porta.
IV. O O valor médio Vd da tensão na carga é indicado na figura (b) e pode ser calculado analiticamente a partir da forma de onda vd como:
![Enunciado 3586550-2](/images/concursos/5/8/2/582f380a-e2ad-2cc1-767c-061684335297.png)
Está correto o que se afirma em
