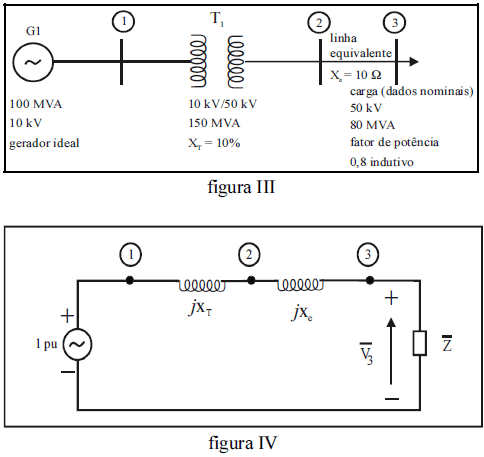

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante !$ \overline{Z} !$. O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.
