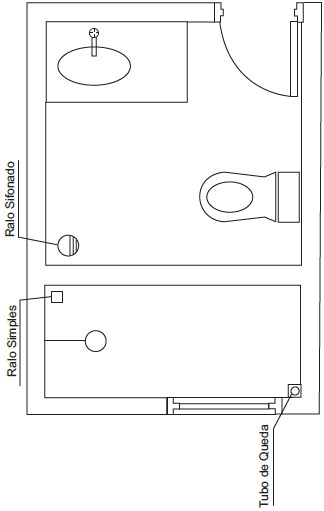

O croqui abaixo, representa um banheiro residencial com chuveiro elétrico e vaso com caixa acoplada. As instalações serão desenvolvidas considerando todos os elementos fornecidos e as normas de instalações prediais afins.

Dados:

- lavatório apenas com água fria e torneira na bancada;

- o sifão do lavatório pode ser dispensado;

- coluna de água única para todas as peças do banheiro.

Para ventilar o ramal de esgoto, será conectado um ramal de ventilação. A ligação que se encontra corretamente de acordo com as normas, e à qual a conexão da ventilação pode ser executada é
