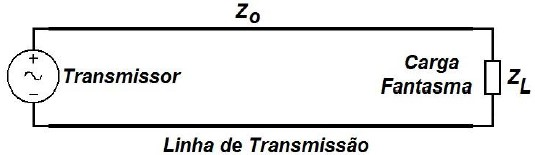

Observe a seguinte figura.
Considere que esse transmissor foi conectado a uma antena de impedância igual a 300 !$ Ω !$ por meio de um cabo coaxial de impedância igual a 75 !$ Ω !$.
Nesse caso, a relação de onda estacionária e o coeficiente de reflexão são, respectivamente, iguais a
