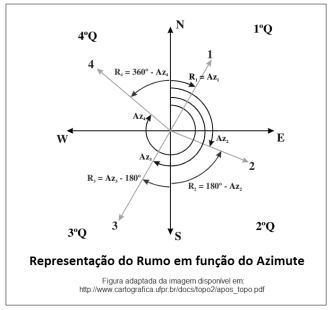

Com base na figura ao lado, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) Azimute (Az) é um ângulo horizontal, que pode ter como início o alinhamento norte (N) ou sul (S), no sentido horário ou anti-horário, podendo variar de 0° a 90°. Rumo (R) também é um ângulo horizontal, que parte do norte (N) em sentido horário, podendo variar de 0º a 360º.
( ) No primeiro quadrante (1ºQ), o Rumo (R1) e o Azimute (Az1) têm valores iguais. Como o Rumo está entre o norte (N) e o leste (E), ele é NE (Nordeste).
( ) No segundo quadrante (2ºQ), o Rumo (R2) parte do sul (S) em sentido anti-horário. O Azimute (Az2), parte do norte (N) em sentido horário em direção ao sul (S). Numericamente, o valor do Rumo será R = 180º – Az2, SE (Sudeste).
( ) No terceiro quadrante (3ºQ), o Rumo (R3) parte do sul (S) em sentido horário. O Azimute (Az3), parte do norte (N) em sentido horário, cruzando o eixo S (sul), e segue em direção ao eixo oeste (W). Numericamente, o valor do Rumo será R3 = Az3 – 180º, SW (Sudoeste).
( ) No quarto quadrante (4ºQ), o Rumo (R4) parte do norte (S) no sentido horário. O Azimute (Az4), também parte do norte (N) em sentido horário, cruzando o eixo S (sul) e o eixo oeste (W), seguindo em direção ao eixo norte (N). Numericamente, o valor do Rumo será R4 = 360º – Az4, NW (Noroeste).
Assinale alternativa que apresenta a sequência correta, de cima para baixo.
