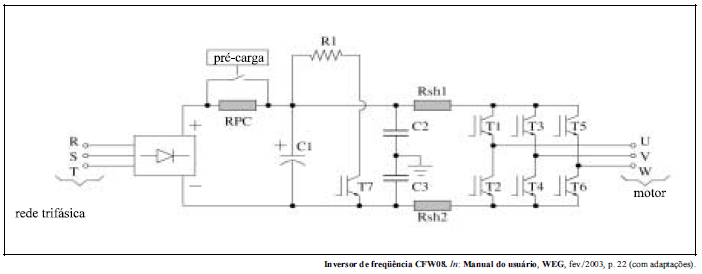

Inversores de freqüência são geralmente empregados no acionamento de motores de indução trifásicos, elementos importantes em muitos atuadores finais de controladores de processos. Um exemplo de inversor de freqüência comercial é o CFW08, produzido pela empresa WEG do Brasil. A figura acima apresenta o diagrama da etapa de potência desse inversor. Em operação normal, o inversor é conectado à rede trifásica 200 V-240 V pelas linhas R, S e T. O motor deve ser ligado às linhas U, V e W. As tensões nos braços U, V e W são determinadas pelo sinais de gatilhamento dos transistores T1, T2, T3, T4, T5 e T6, que fazem uso de modulação em largura de pulso (PWM). A freqüência de gatilhamento desses transistores é programável, com possíveis valores 2,5 kHz, 5 kHz, 10 kHz e 15 kHz. Esse equipamento também é dotado de um sistema de frenagem reostática, do qual fazem parte a resistência R1 e o transistor T7.
Diante das informações contidas na figura e no texto acima, julgue o item subseqüente.
A configuração do circuito de potência não permite alterar a velocidade de rotação de um motor trifásico conectado às linhas U, V e W. Na verdade, este deve operar apenas no modo liga (apenas os transistores T1, T3 e T5 ativados) e desliga (apenas os transistores T2, T4 e T6 ativados).
