Tabela 1 - Soma das Potências em Watts x Distância em metros V = 110 Volts
(Adaptada de: CREDER, Hélio. Instalações Elétricas. LTC Editora. 14ª Edição.)
|
Condutor mm2 |
e% | ||||
| 1% | 2% | 4% | 5% | 7% | |
| 1,5 | 5.263 |
10.526 |
21.052 |
26.315 |
36.841 |
| 2,5 | 8.773 |
17.546 |
35.092 |
43.865 |
61.411 |
| 4 |
14.036 |
28.072 |
56.144 |
70.180 |
98.252 |
| 6 |
21.054 |
42.108 |
84.216 |
105.270 |
147.378 |
| 10 |
35.090 |
70.180 |
140.360 |
175.450 |
245.630 |
Tabela 2 - Capacidade de Condução de Corrente, em Ampères.
(Adaptada de: CREDER, Hélio. Instalações Elétricas.LTC Editora. 14ª Edição.)
|
Condutor [mm2] |
Corrente [A] |
| 1,5 | 22 |
| 2,5 | 30 |
| 4 | 40 |
| 6 | 51 |
| 10 | 70 |

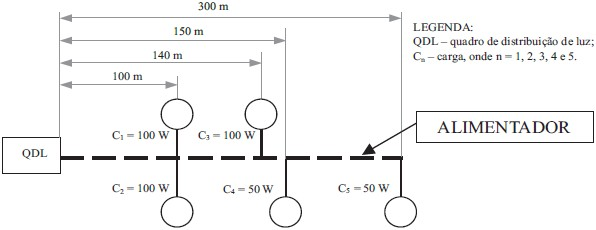

A figura acima apresenta um diagrama elétrico de iluminação. As duas tabelas contêm dados para o dimensionamento de alimentadores. Para efeito de dimensionamento, considere o que prescreve a NBR-5410 (Instalações Elétricas de Baixa Tensão) com relação à máxima queda de tensão admissível no alimentador desse tipo de circuito e os critérios de capacidade de corrente e de queda de tensão admissível. Se a tensão do circuito for 110V monofásico, a seção do alimentador, em mm2, é:
