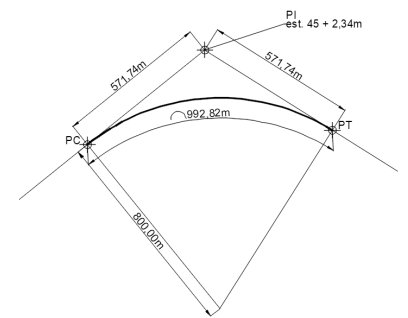

Na rodovia que passa por Curvelo-MG (BR 135), foi projetada uma curva circular simples, de raio relativamente “grande” igual a 800,00 m, tangentes iguais a 571,74 m, desenvolvimento igual a 992,82 m, sendo a estaca do ponto de inflexão (PI) igual a est. 45 + 2,34 m, conforme imagem a seguir.





Fonte: Banca examinadora (2023).

Considerando a distância entre duas estacas inteiras igual a 20 metros, os nomes das estacas do PC e do PT, são, respectivamente,
