Questão 210217

210217 Ano: 2013
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-ES

Provas:

Analista Administrativo - Arquitetura
Provas ×

Desenho Técnico
Expressão e RepresentaçãoPerspectivas

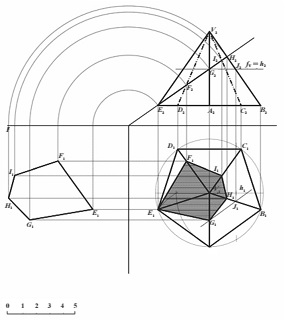

Com base na figura acima, assinale a opção correta acerca da geometria descritiva básica: os diedros, as três projeções e os cortes.

Uma linha vertical, colocada no segundo diedro, é representada, em sua verdadeira grandeza, na projeção horizontal e reduzida a um ponto, na projeção vertical.

A figura acima evidencia, nas vistas frontal, lateral esquerda e superior, o rebatimento de uma seção plana sobre o plano lateral esquerdo de projeções.

A figura acima inclui a representação de um plano de corte perpendicular ao plano vertical de projeções.

Um diedro é o espaço delimitado pelos planos vertical, horizontal e de perfil definidos pelos eixos cartesianos xyz.

Por serem ortogonais aos planos de projeção, as projeções cilíndricas diferenciam-se das paralelas.
