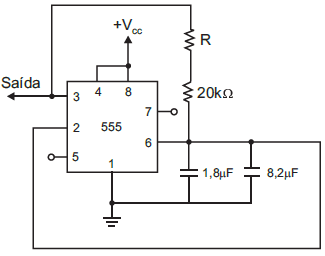

A figura apresenta um circuito integrado 555 na configuração astável com duty cycle de 50%. Nesta condição, o período de oscilação do sinal gerado, em segundos, pode ser calculado por T = 1,4 Rt Ct , onde Rt é o valor da resistência, em ohms, entre os pinos 3 e 6, e Ct é o valor da capacitância, em Farads, entre os pinos 1 e 6. A fim de obter uma freqüência de oscilação de 1,7 kHz, o valor aproximado da resistência R, em kΩ , é:
