3199426 Ano: 2024
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: LNA
Enunciado 3573662-1

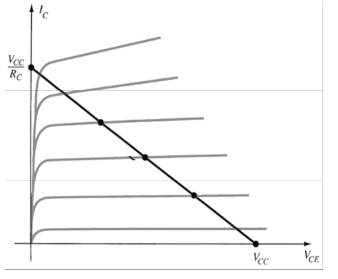

Considerando a figura precedente, que ilustra as curvas características e a reta de carga do transistor bipolar de junção (TBJ), julgue os seguintes itens.

I Quanto maior for a resistência de coletor RC, menor será a tensão VCE de operação.
II As curvas saturadas correspondem à corrente de base.
III No caso de aumento da tensão VCC, a reta de carga manterá a mesma inclinação, mas ficará, de forma paralela, mais próxima da origem.

Assinale a opção correta.
