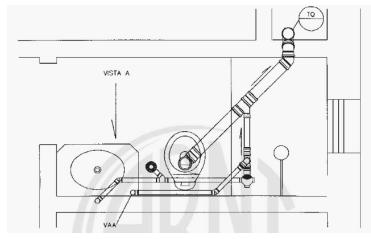

A Norma ABNT NBR 8160:1999 apresenta os requisitos aplicáveis ao projeto e à execução de sistemas prediais de esgoto sanitário, assim como indica as unidades de Hunter de contribuição (UHC) dos aparelhos sanitários e diâmetro nominal mínimo (DN) dos ramais de descarga. A figura a seguir, extraída da Norma em questão, apresenta um exemplo de sistema de esgoto sanitário.

Com base na figura acima e nos requisitos da Norma ABNT NBR 8160:1999, julgue o item . Considere a seguinte relação de UHC: chuveiro — 2 UHC; lavatório — 1 UHC; bacia sanitária — 6 UHC. Considere, ainda, a seguinte correlação entre UHC e DN: 3 UHC — DN 40; 6 UHC — DN 50; 20 UHC — DN 75.

As mudanças de direção dos trechos horizontais devem ser feitas com ângulo máximo de 45° e, nos casos de mudança de direção horizontal para vertical ou vice-versa, com ângulo máximo de 90°.
