Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Foz Iguaçu-PR
Um prédio residencial tem no centro uma caixa d'agua com 2 m de largura, 2 m de profundidade e 2 m de altura. A estrutura total tem 11 m de altura, 6 m de largura e 6 m de profundidade, conforme a Imagem 25 abaixo. Conforme a NBR 5419, para o projeto de SPDA, determine a altura da haste do para-raios Franklin para atender a uma residência que requer nível de proteção III. O para-raios deve ser instalado no centro da caixa d'água.

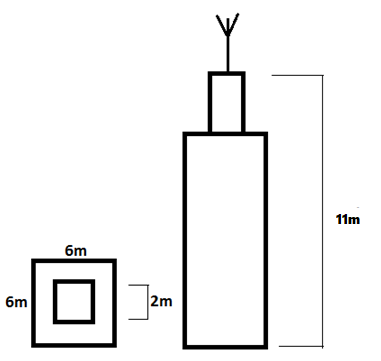

Imagem 25
Tabela dos ângulos de proteção do método de Franklin:
Ângulo de proteção (α) - método Franklin, em função da altura do captor (h) (ver Nota 1) e do nível de proteção | |||||||
Nível de proteção | R m | h m | 0 - 20 m | 21 m - 30 m | 31 m - 45 m | 46 m - 60 m | > 60 m |
I | 20 | 25º | 1) | 1) | 1) | 2) | |
II | 30 | 35º | 25º | 1) | 1) | 2) | |
III | 45 | 45º | 35º | 25º | 1) | 2) | |
IV | 60 | 55º | 45º | 35º | 25º | 2) | |
1) Aplicam-se somente os métodos eletrogeométrico, malha ou da faiola de Faraday. 2) Aplica-se somente o método da gaiola de Faraday. | |||||||
Fonte: Projetos de instalações elétricas Industriais, Erica, 2007.
