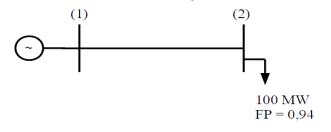

A figura a seguir mostra uma usina que alimenta um centro de carga por meio de uma linha de transmissão cuja reatância série é 0,1 pu (demais parâmetros da linha são desprezíveis). Sabe-se que o módulo da tensão na barra (1) é 1 pu, que ambas as barras têm tensão controladas e que a potência transmitida é 10% da máxima capacidade de transmissão da linha. A potência de base é 100 MVA.



O módulo da tensão da barra (2) em pu é igual a
