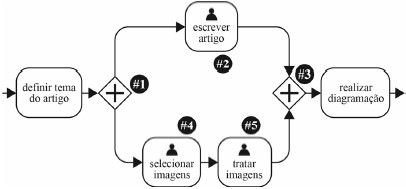

#1 indica um gateway paralelo que produz dois fluxos a serem executados paralelamente, ou seja, a tarefa #2 será realizada concomitantemente às tarefas #4 e #5.

“escrever artigo”, “selecionar imagens” e “tratar imagens” são atividades mutuamente exclusivas, ou seja, #1 é um gateway que representa que apenas um dos caminhos criados a partir dele será seguido.

#1 indica um gateway inclusivo, por meio do qual se avalia a condição relacionada, em que #2 pode ser executada juntamente com #4 e #5.

#3 indica que os caminhos advindos de #5 e #2 convergem a ele, em que o primeiro a chegar dará continuidade ao fluxo do processo para “realizar diagramação”.
