Observe a figura a sequir.

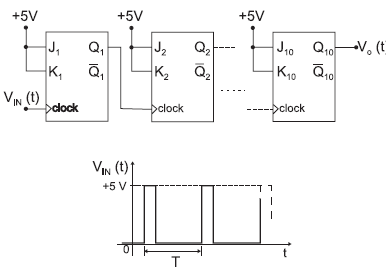

A figura ilustra um circuito contendo 10 flip-flops J-K encadeados e o gráfico do sinal VIN(t), cujo período T é de 0,01 ms. A tensão de +5V corresponde ao nível lógico 1 e a tensão de 0V, ao nível lógico 0. O período, em ms, do sinal VO(t) é, aproximadamente
