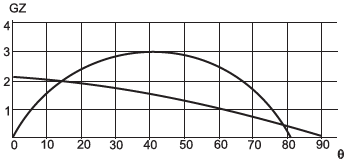

Considere a curva de estabilidade estática abaixo, sobre a qual foi aplicada uma curva de emborcamento devido ao levantamento de uma carga por um bordo, por meio de um guindaste. Os critérios de estabilidade (Ci) aplicados são os que se seguem:
C1) O ponto de equilíbrio não pode exceder 15 graus.
C2) O braço de emborcamento no ponto de equilíbrio não pode exceder 60% do braço máximo de restauração.
C3) A reserva de estabilidade não pode ser de menos que 40% da área total de estabilidade.
Observando a curva, estime pelas proporções das áreas e alturas das quadrículas internas qual a análise correta dos critérios, nas opções apresentadas.
C1 |
C2 | C3 |
