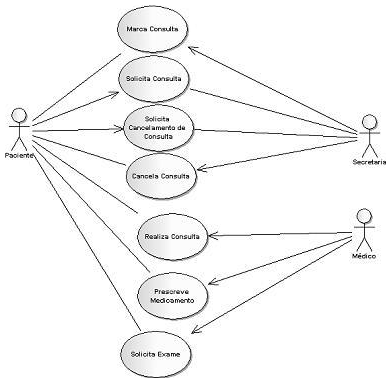

A figura abaixo ilustra um diagrama da UML utilizado nas fases de levantamento e análise de requisitos do sistema, embora venha a ser consultado durante todo o processo de modelagem.
![enunciado 124059-1](/images/concursos/3/d/7/3d788689-e83c-da67-44a5-967b0528179f.png)
Esse diagrama, que procura identificar os atores que utilizarão de alguma forma o software, bem como os serviços, ou seja, as funcionalidades que o sistema disponibilizará aos atores, é conhecido como:![enunciado 124059-1](/images/concursos/3/d/7/3d788689-e83c-da67-44a5-967b0528179f.png)
