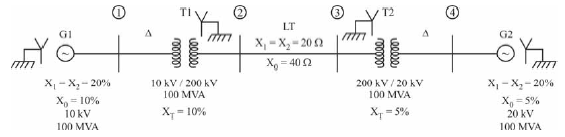

O diagrama unifilar acima corresponde a um sistema elétrico, cujos dados de cada equipamento são indicados conforme seus valores nominais de tensão, reatância e potência aparente. Os subíndices 0, 1 e 2 dos parâmetros de reatância significam que as reatâncias são, respectivamente, de sequência zero, positiva e negativa. Para cada transformador, as reatâncias de sequência são iguais a XT. Os valores de reatâncias são apresentados em porcentagem da base de cada equipamento, exceto os da linha de transmissão (LT), que estão em ohms. A base de tensão do sistema é igual a 10 kV no gerador G1 e a base de potência é igual a 100 MVA. Assume-se que as resistências no sistema e as correntes de carga são desprezíveis, que as tensões nas barras se mantêm iguais às nominais e que as impedâncias de falta são nulas.
Considerando o diagrama e as informações a ele referentes, julgue o próximo item.
A intensidade da corrente de falta trifásica na barra
é inferior à intensidade da corrente fase-terra nessa mesma barra.
