Instruções: Para responder à questão considere o texto, o esquema e as tabelas a seguir.

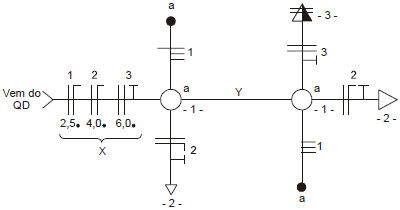

"O diagrama unifilar representa um trecho de uma instalação elétrica contendo um circuito de comando de duas lâmpadas incandescentes em paralelo controladas por dois interruptores paralelos instalados em locais distintos do ambiente, um circuito de duas tomadas de 127 V instaladas em pontos distintos do mesmo ambiente e um circuito de uma tomada de 220 V."
Tabela I − Especificações de Eletrodutos
| Referência de Rosca | Diâmetro Externo (mm) | Diâmetro Interno (mm) | Espessura da Parede (mm) | Área Total (mm2) | Área Útil (mm2) 1 cabo (53%) | Área Útil (mm2) 2 cabos (31%) | Área Útil (mm2) ≥ 3 cabos (40%) |
| 1/2" | 20 | 16 | 2,2 | 201,1 | 106,6 | 62,3 | 80,4 |
| 3/4" | 25 | 21 | 2,6 | 346,4 | 183,6 | 107,4 | 138,6 |
| 1" | 32 | 26,8 | 3,2 | 564,1 | 299,0 | 174,9 | 225,6 |
| 1.1/4" | 40 | 35,0 | 3,6 | 962,1 | 509,9 | 298,3 | 384,8 |
| 1.1/2" | 50 | 39,8 | 4,0 | 1244,1 | 659,4 | 385,7 | 497,6 |
Tabela II − Especificações de Condutores
| Seção Nominal do Condutor (mm2) | Diâmetro Externo (mm) | Área Total (mm2) |
| 2,5 | 3,4 | 9,1 |
| 4 | 3,9 | 11,9 |
| 6 | 4,4 | 15,2 |
O eletroduto Y está representado corretamente em
