Questão 210234

210234 Ano: 2013
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-ES

Provas:

Analista Administrativo - Arquitetura
Provas ×

Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas EstruturaisEstruturas Metálicas

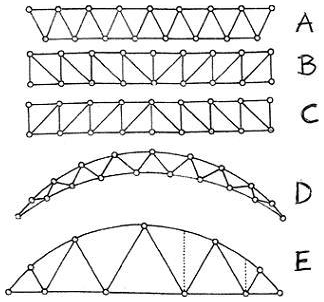

Considerando as estruturas A,B,C,D e E acima ilustradas, assinale a opção que associa corretamente a estrutura com o seu nome e sua característica.

C – Treliça horizontal de Howe, que tem os elementos verticais de sua trama submetidos a tração e as diagonais, a compressão.

D – Treliça em berço, conhecida também como gamela, cujas diagonais trabalham juntas para diminuir o esforço de tração do banzo curvo superior.

E – Treliça em crescente, em que mais de duas diagonais de sua trama irradiam-se de um ponto comum no banzo inferior, deixando o superior curvo.

A – Treliça horizontal Pratt, em cuja trama existem elementos diagonais que resistem à compressão a fim de reduzir a tração submetida ao banzo superior da estrutura.

B – Treliça horizontal Warren, treliça com peças triangulares semelhantes submetidas a esforços de compressão e banzos paralelos de igual tamanho que resistem à tração.
