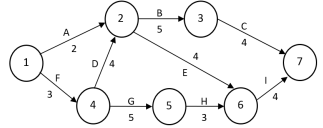

Observe a rede PERT/CPM mostrada abaixo:

Nas setas, as letras (A até I) representam as atividades e os valores mostram a duração da atividade expressa em dias corridos. Os círculos mostram as incidências de início e término das atividades. O projeto se inicia no nó 1 e termina no nó 7.
