Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. Rio Branco-AC

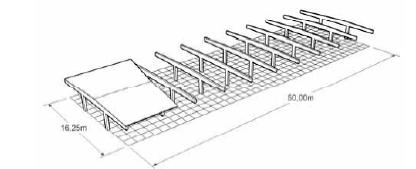

A edificação ilustrada na figura acima tem as características a seguir.
• área de cobertura: 812,50 m²;
• malha: módulo (M) 1,25 m × 1,25 m;
• módulo estrutural = 4 M × 5 M (locação dos pilares);
• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;
• vedação interna: divisórias;
• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;
• pé-direito: 2,40 m;
• vigas: vencem um vão de 5 M com dois balanços de 4 M;
• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.
Considerando-se essas informações, julgue os itens subseqüentes.Considere que o equilíbrio ideal entre os momentos fletores positivo e negativo de uma viga seja alcançado quando
do seu comprimento estejam no vão e
em cada balanço. Nesse caso, na edificação ilustrada, o balanço está maior que o ideal.
