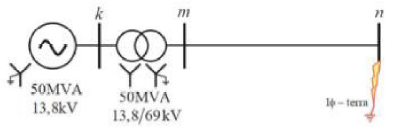

Conforme figura a seguir, um sistema elétrico é formado por um gerador de 50MVA e 13,8kV, ligado em estrela, aterrado e conectado a um transformador estrela/estrela-aterrada de 50MVA e 13,8/69kV. Esse transformador está conectado a uma linha de transmissão. Ao final da linha ocorre um curto-circuito monofásico a terra na fase a.
| Seq. positiva | Seq. negativa | Seq. zero | |
| Gerador[pu] | 0,20 | 0,20 | 0,05 |
| Transformador[pu] | 0,10 | 0,10 | 0,10 |
| Linha de transmissão [pu] | 0,10 | 0,10 | 0,30 |
| Potência base: 50 MVA; Tensão base gerador: 13,8kV; tensão base na linha: 69kV | |||
Considerando o transformador de núcleo envolvente e os dados apresentados, a corrente (em pu) nessa fase (la) de curto-circuito será:
